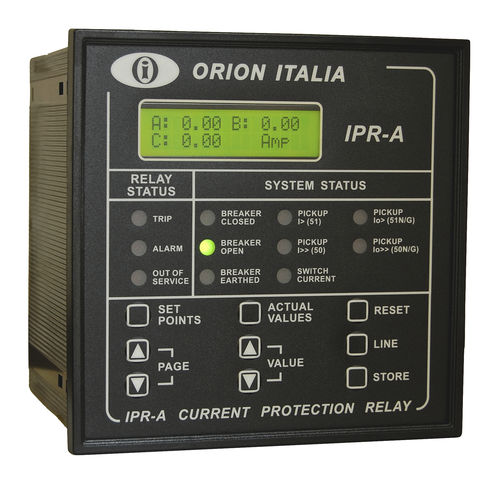

Relé de proteção de sobrecorrente IPR-A

para montagem em painelIECdigital

Relé de sobrecorrente de fase e de falha de terra O relé de proteção de corrente IPR-A é projetado para proteger linhas de média tensão contra cenários de sobrecorrente e curto-circuito presentes em falha de linha ou falta à terra, mesmo sob perturbações. As correntes são medidas através de transformadores de corrente (TC) de cada linha. A informação é processada internamente a fim de tomar as ações de proteção de corrente definidas sob as normas ANSI, IAC ou IEC. Aplicações - Proteção primária e de reserva para alimentador de utilidades, centrais elétricas e sistemas de distribuição industrial - Proteção de transformadores, linhas aéreas, cabos e geradores - Permitir a abertura do interruptor/desconector dentro dos limites da sua capacidade, deixando os fusíveis de interrupção do circuito em caso de curto-circuito Características - Relação primária do TC selecionável em passos de 5 A (10 A a 6000 A) - Medição das correntes de linha e de terra RMS - 1 relé de disparo e 2 relés auxiliares programáveis - Controle de queda de energia ou relé de falha interna - Entradas digitais: 1 estado do disjuntor - 3 programáveis - Programação do Touchpad - Operação do disjuntor e falha na viagem Protecção e Funcionalidade - (46) Sobrecorrente temporizada de seqüência negativa - Modelo IPR-A2 Apenas - (50) Sobre-corrente instantânea - (50N/50G) Sobrecorrente de terra instantânea - (51) Sobrecorrente da fase de tempo inverso - (51N/51G) Sobrecorrente de terra de tempo inverso - (79) Auto-reclosure - Modelo IPR-A2 Apenas - Curvas ANSI, IAC ou IEC/BS142 incluídas: - moderadamente inversa - oposto ao normal - muito inverso - extremamente inverso - tempo definido - Nível de alarme de sobrecarga de recolha - KA acumulado por fase na interrupção do disjuntor
