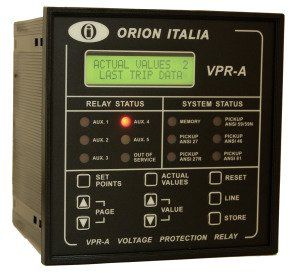

Relé de proteção de sobretensão VPR-A

de subtensãode sequência de fasesde falta de fase

O relé de proteção de tensão (VPR-A) foi projetado para medir as tensões RMS de linha ou fase sob condições normais ou sob perturbações. Esta informação é processada internamente pelo microprocessador, para realizar as ações de proteção de tensão definidas pelas normas ANSI ou IEC. As diferentes funções asseguradas pelo VPR-A podem ser classificadas nos seguintes grupos: Aplicações: - Proteção de geradores, motores e transformadores contra condições adversas de tensão do sistema. - Supervisão de esquemas de comutação automática de transferência. Protecção: - Seleção de curvas de proteção em um tempo definido. - Subtensão temporizada e instantânea (ANSI 27t/27i). - Subtensão residual (ANSI 27r). - Sobretensão temporizada e instantânea (ANSI 59t/59i). - Sobretensão homopolar (ANSI 59N). - Desequilíbrio de tensão (ANSI 46). - Sobrefreqüência e subfreqüência (ANSI 81). - Inversão de fase (ANSI 47). - Cinco (5) relé de saída programável. - Relé de perda de controlo de volts. Medição Digital: - Tensões de linha ou fase RMS. - Desequilíbrio de tensão de linha ou de fase. - Tensão média. - Frequência de fornecimento. - Sequência de fases. Sinalização e programação: - Indicação de LED e visor LCD. - Programação de touchpad. - Indicação e armazenamento das condições de falha e seus valores. - Indicadores de subtensão / sobretensão / desbalanceamento / captação de frequência para testes de calibração
