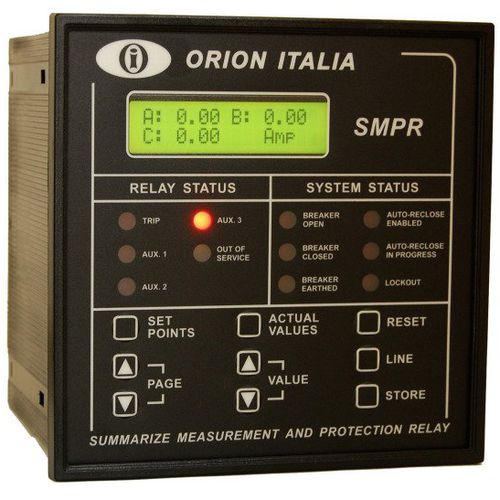

Relé de proteção de sobretensão SMPR-1

de sobrecorrentede sequência de fasespara montagem em painel

Tensão de Corrente Alimentador de Potência Proteção Relé O SMPR foi projetado para medir a linha e as correntes RMS de terra e fornecer tensões RMS em condições normais ou sob perturbações. Esta informação é processada internamente pelo microprocessador, para realizar as ações de proteção definidas pelo usuário sob as normas ANSI, IAC ou IEC. As condições operacionais do disjuntor ou do seccionador também são sinalizadas. Aplicações Proteção primária e de backup para alimentador de utilidades, centrais elétricas e sistemas de distribuição industrial Proteção de transformadores, linhas aéreas, cabos e geradores Protecção e Funcionalidade (27) Subtensão (32) Potência direcional (37) Subcorrente (46) Corrente de seqüência negativa (47) Tensão de seqüência de fases (50) Sobrecorrente instantânea de fase (50N/50G) Sobrecorrente instantânea de neutro Nível de captação do alarme de sobrecarga (51) Sobrecorrente de fase de tempo inverso (51N/51G) Sobrecorrente de neutro de tempo inverso Curvas ANSI, IAC ou IEC/BS142 incluídas: moderadamente inverso inverso normal muito inverso extremamente inverso tempo definido (55) Factor de potência (59) Sobretensão (68) Saída de bloqueio (81) Subfrequência e sobrefrequência (86) Bloqueio KA acumulado por fase na interrupção do disjuntor
