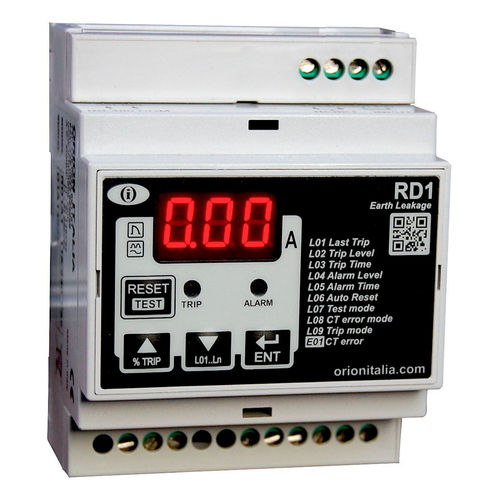

Relé de proteção de fuga à terra RD-1

para motor elétricopara trilho DINde rearme automático

O Earth Leakage Relay RD é um dispositivo de proteção eletrônica baseado em microprocessador projetado para reconhecer vazamentos de baixo nível ou correntes desequilibradas, devido à perda de isolamento em condutores ou equipamentos a serem protegidos. A característica fundamental do RD é permitir o controlo preventivo do isolamento do sistema com visualização contínua do valor da corrente de fuga à terra para motores, transformadores e sistemas de potência. A medida das correntes de fuga é obtida pela utilização de um transformador de corrente tipo anel em que devem passar todos os condutores do circuito a proteger. O RD Relay é projetado com um microprocessador a fim de satisfazer todos os requisitos de proteção e garantir a máxima confiabilidade. O microprocessador carrega várias funções, tais como: - Visualização digital de fugas de terra ou correntes desequilibradas (até 20 A) - 1 Entrada lógica para reset externo. (apenas RD-1) - Ajustes de corrente digital independentes para alarme e disparo de 25 mA a 20 A. - Ajustes de tempo digitais independentes para alarme e disparo, de 0,03 a 5 seg. - Indicação visual e armazenamento da corrente máxima de falha para visualização posterior. A memória não perde o valor após uma perda de energia. - Teste integral (relé + cablagem + transformador de corrente) com ou sem activação dos relés de saída. - Controle contínuo da conexão de fiação entre o RD-1 e o transformador de corrente. - Reset local ou automático programável. O modo de reset automático inclui uma proteção de reset, que permite até três operações automáticas em no máximo 9 minutos antes de bloquear religamentos adicionais (bloqueio). - Controle através de dois relés operacionais de saída: alarme e disparo.
