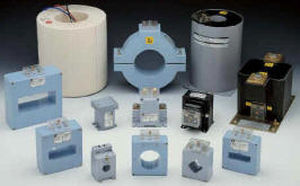

Transformador de potência TARD

encapsulado em resina epóxitrifásicopara trilho DIN

Os transformadores Toroidal (TARD) podem ser combinados com a família do RD de relés do escapamento da terra para detectar os escapamentos atuais devido à perda da isolação à terra. Os ajustes de TARD nos fios vivos do único, dos dois ou da fonte trifásica (fases e ponto morto se distribuído), quando o fio da segurança não dever ser incluído. Um sinal proporcional à soma vectorial da corrente ativa (L1+L2+L3 em caso de uma linha trifásica com ponto morto) é emitido ao relé diferencial. A bobina é isolada do núcleo magnético e submete-se a um teste de isolação de 2.5 quilovolts na freqüência dos canos principais para um minuto. Os TARD são feitos em materiais magnéticos altamente permeáveis e estão disponíveis com diâmetros internos de 35 milímetros a 210 milímetros no formato fechado ou aberto, permitindo o encaixe em barras e em cabos até dimensões consideráveis. O cerco é feito com isolamento e fogo - tampas do retardador, desde que com as aletas para o encaixe e acessórios mecânicos para a fixação em guias do RUÍDO. A conexão entre o RD e o TARD deve ser feita com os cabos protegidos. Este tipo da consideração deve ser tomado quando as correntes a ser registadas estão sob 100mA. Os cabos devem ser torcidos caso que nenhum cabo protegido é usado. A distância da conexão deve ser tão curta como possível e adicionalmente faraway dos cabos distribuidores de corrente e dos outros dispositivos que podem causar a interferência eletromagnética.
