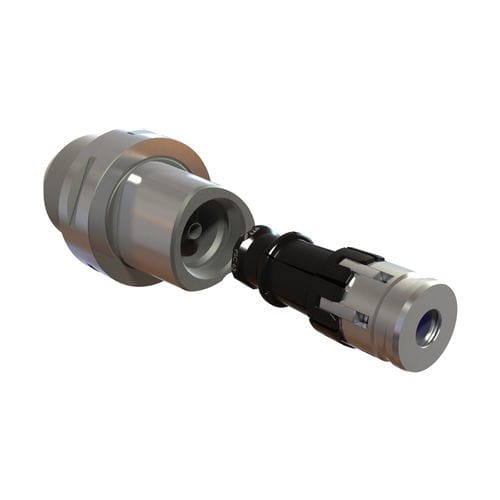

Porta-ferramenta de cone com haste poligonal PSC

ISO

O cone de haste de polígono é uma poderosa interface que provou a sua eficácia especialmente em máquinas multi-tarefas. Lançado no mercado em 1990 sob o nome de Coromant CAPTO, foi padronizado internacionalmente sob a norma ISO 26623 após a expiração da patente. A principal característica do cone de haste de polígono é a sua forma poligonal cónica única que, devido às suas propriedades de auto-centralização, impede eficazmente o jogo axial e radial. O contacto facial define com precisão a posição da ferramenta no suporte e produz uma excelente precisão de repetição. O cone de haste poligonal é, portanto, ideal para aplicações de alta precisão. A interface PSC apresenta uma excelente rigidez devido ao grande diâmetro do cone. Além disso, a distribuição equilibrada do torque sobre a superfície do polígono gera a máxima estabilidade. Modularidade A unidade de fixação OTT-JAKOB PSC foi concebida com base nos componentes existentes do sistema de fixação OTT-JAKOB, permitindo a sua perfeita integração no nosso sistema modular. Isto torna possível equipar os fusos com HSK ou PSC. Manga do fuso OTT-JAKOB fornece um grupo completo de montagem constituído por unidade de fixação e manga do fuso, incluindo uma ligação para a limpeza do ar e fornecimento de meios. O contorno interno na manga do fuso significa que já não é necessário produzir o contorno PSC. Longa duração Os segmentos das pinças são revestidos com DLC de alta qualidade, o que provou ser uma excelente protecção contra o desgaste nas unidades de iluminação OTT-JAKOB HSK-Clamping-Units e assegura uma longa vida útil. Ligação do líquido refrigerante O seu desenho torna a unidade de fixação para cónicos poligonais compatível com um fornecimento de refrigerante central.
