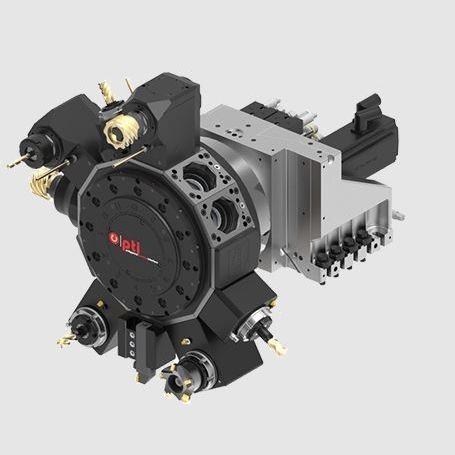

Unidade de fixação manual PTI

para eixo

A INTERFACE DE TORNEAMENTO NORMALIZADA O PTI (Polygonal Turning Interface) é uma interface inovadora de ferramentas que eleva o estado da arte a um nível completamente novo e permite a padronização em revólveres de máquinas de tornear. A principal característica de design da interface é o seu cone poligonal de oito lados com encaixe embutido. Com o sistema PTI, as ferramentas estáticas e accionadas são fixadas usando o sistema de fixação rápida OTT-JAKOB. A interface tem orifícios para refrigeração e vedação do ar. É também fornecida uma interface para transferência de dados e energia, para que o PTI possa também ser integrado em ambientes industriais 4.0. O PTI está disponível nos tamanhos PTI42, PTI54 e PTI65. O PTI foi desenvolvido como parte de um projecto de investigação conjunta no qual OTT-JAKOB foi um dos principais participantes. O objectivo final é a normalização do eixo, suporte e acoplamento. Os passos necessários para tal estão em curso após um lançamento bem sucedido no mercado. Excelente rigidez de torção e precisão de repetição O cone poligonal permite a transmissão do momento de torção com bloqueio de forma. Esta característica de desenho também torna possível o posicionamento preciso de repetição. Como resultado, o ajuste manual das ferramentas já não é necessário. Melhor rigidez à flexão Graças ao encaixe de descarga, o sistema PTI pode resistir a momentos de flexão mais altos. A opção de fixação com quatro parafusos permite uma rigidez adicional à flexão. Mudança mais rápida de ferramentas O sistema de fixação rápida da OTT-JAKOB poupa tempo significativo durante a troca de ferramentas e reduz eficazmente os custos de equipamento. As ferramentas são apertadas e desengatadas através de um simples parafuso accionado com uma chave de torque.
