Engate rápido GN 1050

em açode desconexão rápida

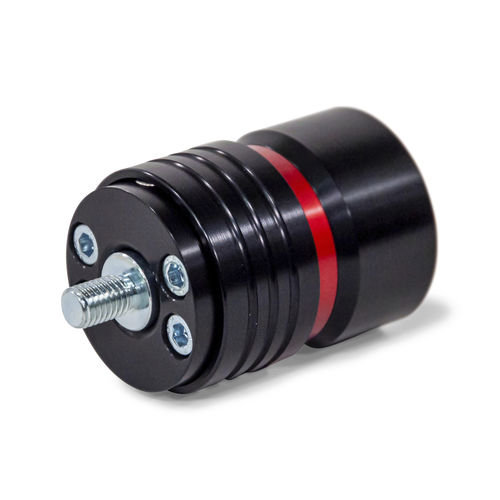

Acoplamentos de liberação rápida GN 1050 posicionam e conectam componentes sem ferramentas usando os pinos GN 1050.1 para um ajuste apertado e repetível. Para conjuntos de máquinas repetidas ou conjuntos que requerem o uso inconveniente de uma chave de fenda, os engates rápidos podem ser usados em fixações ou linhas de produção para montar eficientemente trilhos de guia, tampas ou dispositivos adicionais. Um botão de bloqueio de segurança protege contra a abertura acidental do acoplamento. Ao pressionar o botão, a manga pode ser movida axialmente para desbloquear um pino inserido no entalhe no interior. Ao mesmo tempo, um anel vermelho torna-se visível no exterior para indicar o estado desbloqueado. Os acoplamentos não transmitem qualquer torque. Se forem utilizados acoplamentos múltiplos na mesma unidade, a codificação L pode ser utilizada para compensar um desvio radial e axial. Os furos d3 podem manter os pinos do cilindro ou do ponto de came para posicionar o acoplamento, se necessário. Para a codificação L, os furos dos pinos da aplicação devem ser proporcionalmente maiores para permitir ajustes radiais. Os flanges GN 1050.2 estão disponíveis como acessórios para a montagem de acoplamentos e pinos, e oferecem opções adicionais de fixação.
