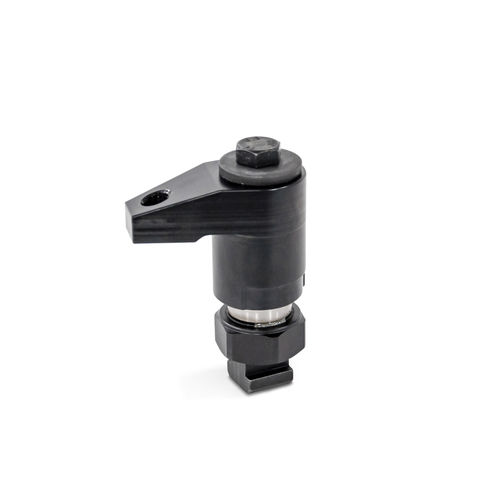

Grampo mecânico GN 9192

para peças a usinarcompactoajustável

As braçadeiras de descida de impulso GN 9192 são elementos de fixação compactos para uma fixação rápida e segura na construção de ferramentas e fixações. A rotação e o aperto do parafuso de aperto ou da alavanca manual ajustável movem o braço de aperto para baixo para fixar a peça a trabalhar. O braço de fixação pode ser girado 360° à mão para que as peças possam ser inseridas e removidas de cima rápida e facilmente. A rosca no braço de aperto d3 pode ser utilizada para posicionar elementos e almofadas de aperto. O anel de posicionamento GN 9192.2, disponível como acessório, limita o alcance giratório das pinças de impulso para baixo a 110° à esquerda ou à direita através de um pino de posicionamento. A posição do anel pode ser ajustada para garantir que a posição de aperto seja alcançada de forma confiável quando a braçadeira gira sobre o pino de posicionamento. Os grampos para baixo podem ser aparafusados diretamente, por exemplo, em uma placa de montagem, ou fixados em mesas de máquinas com ranhuras em "T". Os cilindros de altura GN 9192.3 podem ser utilizados para aumentar a altura de aperto. A alavanca manual ajustável (tipo K) é fornecida solta.
