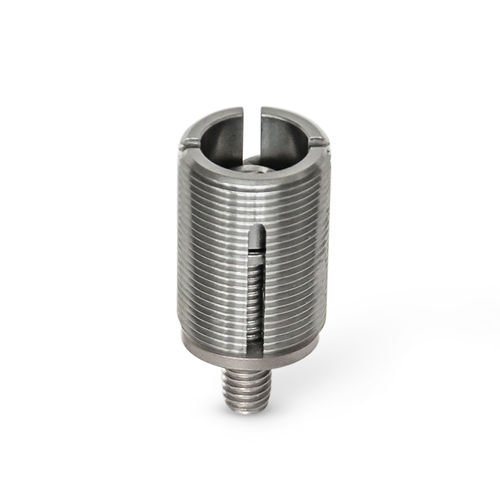

Pé de nivelamento GN 355.2

de máquinaem aço inoxidávelcom rosca

Os elementos de nivelamento em aço inoxidável GN 355.2 são utilizados para o nivelamento e ajuste em máquinas e equipamentos. Consistem em um parafuso de nivelamento, um parafuso de tampa de encaixe com disco e uma arruela esférica. O parafuso de nivelamento e a arruela esférica estão permanentemente ligados entre si. O diâmetro externo da arruela esférica d4 é menor do que o diâmetro do núcleo da rosca d1, tornando assim também possível a montagem quando o assento está inacessível. Após fazer o ajuste utilizando as ferramentas de montagem GN 355.1 disponíveis como acessório, o parafuso é apertado firmemente fazendo com que o parafuso de nivelamento e a arruela esférica se espalhem e é fixado desta forma contra torção no furo roscado. Os valores para w e x indicados na tabela e para a capacidade de carga estática devem ser vistos como valores de referência que podem diferir dependendo da situação prevalecente. Em geral, eles não constituem uma garantia de condição. O usuário deve determinar se o produto é adequado para a finalidade pretendida.
