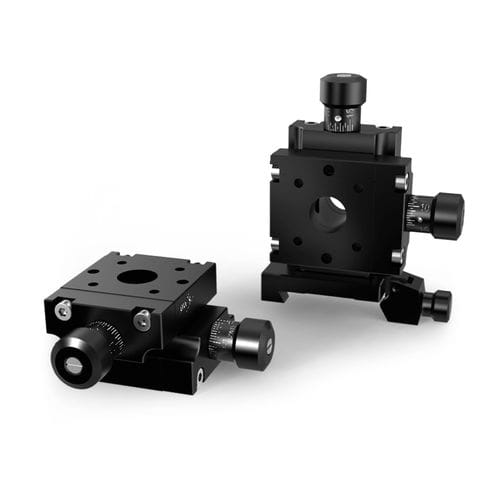

Mesa de coordenadas linear MKT 30 series

XYmanualde 2 eixos

-para utilização com SYS 40 -gama de deslocação 3 mm (±1,5 mm), com fuso de rosca fina -abertura ø 7-10 mm CARACTERÍSTICAS -para uso com o SYS 40 -gama de deslocação 3 mm (±1,5 mm) -com fuso de rosca fina -perfuração ø 7-10 mm -concepção compacta -baixa massa -alumínio resistente à deformação -anodizado a preto, pobre em reflexos formas de instalação -sobre carril As miniaturas de plataformas XY MKT 30 foram concebidas para tarefas de ajuste em áreas mais pequenas. Com um comprimento de aresta de apenas 30 mm, proporcionam uma abertura de 7-10 mm para toda a gama de deslocação de 3 mm (±1,5 mm). As MKT 30 são fornecidas com fusos de rosca fina e um botão graduado. Podem suportar cargas igualmente grandes em ambas as direcções graças ao curso de retorno forçado da corrediça. Os estágios XY miniatura com corrediças RT 40 (MKT 30-D10-RT40) podem ser utilizados directamente sobre carris S 40 LL em SYS 40.
