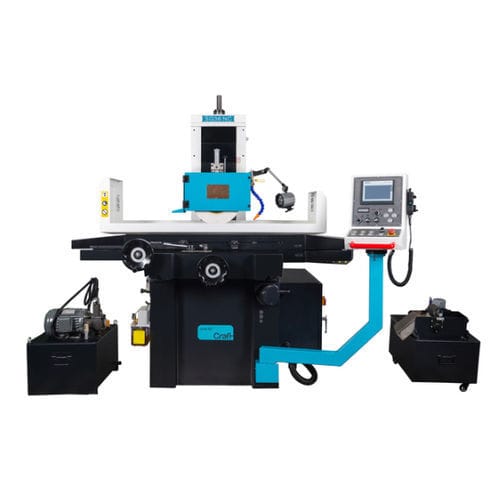

Retífica plana SG36

para peças a usinarCNestacionária

- Corrediças de mesa temperadas e rectificadas - Corrediças laminadas com teflon - Sistema de lubrificação centralizado - O depósito hidráulico separado evita que o calor e as vibrações sejam transferidas para a máquina - Sistema de embraiagem hidráulica - Protecções de segurança do mandril e do porta-ferramentas - Painel elétrico ergonómico e de fácil acesso - Força magnética ajustável (variável) - Circuito de controlo de segurança 24V - Norma CE Configuração principal da máquina: - Motor do fuso: Marca registada ABB - Rolamento do eixo: Marca registada NSK (Japão) Rolamento de esferas de alta precisão de grau P4 - Fuso do eixo Y: Parafuso de esferas de precisão de grau P5 - Principais componentes eléctricos: SIEMENS - Principais componentes hidráulicos: marca registada de Taiwan marca registada de Taiwan SG36 NC - Alimentação transversal automática com passo preciso até 0,001 mm Sistema de controlo PLC SIEMENS com ecrã tátil e servo motor para o avanço vertical vertical (eixo Z) Acessórios standard - Roda de moagem - Flange da mó - Suporte de equilíbrio - Eixo de equilibragem (mandril) - Aparador de rodas (aparador de diamantes) - Parafuso de ancoragem - Depósito de óleo hidráulico - Separador magnético - Mesa magnética - Sistema de arrefecimento - Lâmpada da máquina - Almofadas - Ferramentas de trabalho Dimensões da mesa - 300x600 mm Capacidade de carga da mesa (máx.) - 420 Kg Dimensões do canal T - 1x14 mm Velocidade de deslocação da mesa - 5~25 m/dak Linha de alimentação do volante do eixo Y - 0,02 mm Uma volta do volante do eixo Y - 5 mm Movimento automático do eixo Y - 0,5~12 mm Velocidade rápida do eixo Y - 790 mm/min Dimensões da pedra, diâmetro x largura x diâmetro do furo - 355x40x127 mm Linha de alimentação do volante do eixo Z - 0,001 mm Uma volta do volante do eixo Z - 0,1 mm Precisão do avanço automático para baixo (taxa) - 0,001~1 Velocidade de alimentação do eixo Z - 230 mm/min Potência do motor hidráulico - 1,5 Kw Potência do motor de recolha de poeiras - 550 W Potência do motor de arrefecimento - 90 W
