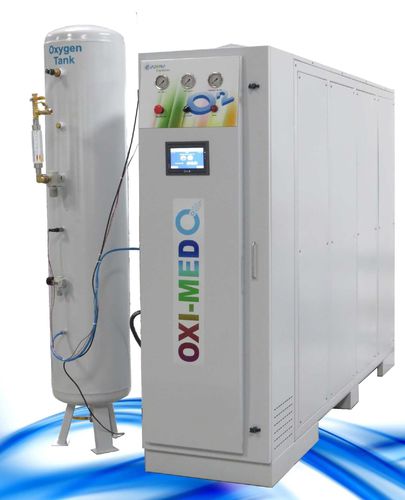

Gerador de oxigênio de processo ONG-100M

de PSA

TECNOLOGIA -PSA DE OXIGÉNIO OxyNxtGen - Série ONG Os geradores de oxigénio são instalações de produção de oxigénio no local. No modelo a fábrica contém o gerador de oxigénio com compressor de ar, secador de ar e tanque receptor de ar com acessórios de filtro como unidade única embutida, módulo PSA e tanque receptor de oxigénio como montagem de chão separada. Os nossos geradores de oxigénio trabalhando na Técnica de Adsorção de Swing de Pressão. Os geradores de oxigénio OxyNxtGen utilizam crivos moleculares importados à base de zeólito. A pressão de entrega pode ser ajustada no máximo de 3 a 4 bar(g). DESCRIÇÃO BÁSICA DO FLUXO DE PROCESSO DO SISTEMA GERADOR DE OXIGÉNIO O fluxo normal de ar através do gerador PSA é mostrado na figura abaixo. Após sair do filtro, o ar de alimentação comprimido é regulado até 4,0 - 6,0 bar(g) e depois dirigido por válvulas activadas pneumaticamente para uma de duas colunas de absorção contendo peneira molecular. A peneira molecular tem a propriedade única de atrair ou adsorver fisicamente o azoto do ar, deixando o oxigénio passar para o depósito de produto, e pode, quando saturado com azoto, ser novamente reposto a limpar a peneira por purga com oxigénio em condições de pressão mais baixa. O gerador PSA consiste em duas colunas absorvedoras que funcionam em operação alternada, por exemplo, os processos correm sempre em anti-fase um ao outro de tal forma, que uma coluna absorvedora com peneira limpa fornece oxigénio enquanto a outra coluna absorvedora regenera a peneira saturada. Após um certo período pré-definido, os processos mudam, de modo que a primeira coluna absorvedora regenera agora a peneira saturada, enquanto que a segunda fornece oxigénio através de uma peneira limpa.
