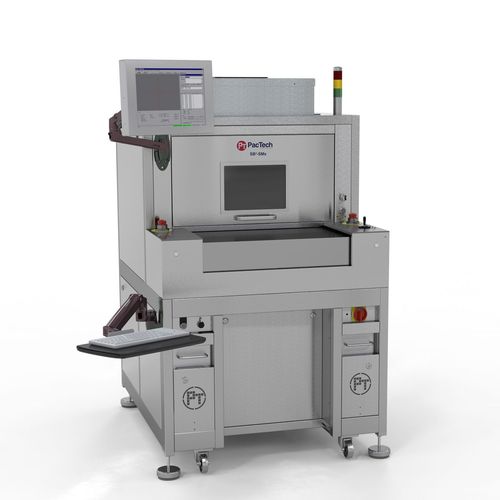

Máquina de solda branda por refusão SB² – SMs Quantum
a laserautomáticacontínua

máquina de solda branda por refusão
máquina de solda branda por refusão
máquina de solda branda por refusão
máquina de solda branda por refusão
Guardar nos favoritos
Comparar


Características

Técnica
por refusão, a laser
Modo de funcionamento
automática, contínua
Aplicações
para componentes eletrônicos

Descrição

A SB²-SMs Quantum é o nosso novo porta-estandarte para a soldadura a laser de grande volume com uma qualidade de processamento incomparável e de primeira qualidade, "Made-in-Germany". Introduz um sistema de gaveta dupla e um processo de visão, que é efectuado em paralelo com o processo de soldadura, combinando assim os procedimentos de carga e descarga dos produtos com a velocidade de soldadura da máquina. Isto permite uma produção contínua sem paragens devido a procedimentos necessários de carga/descarga de produtos. O SB²-SMs Quantum traz a tecnologia de soldadura sem contacto e sem fluxo para a soldadura de componentes 3D. A SB²-SMs Quantum é uma máquina de soldadura sequencial automatizada a laser, destinada a uma variedade de dispositivos microelectrónicos, especialmente dedicada a módulos de câmaras, sensores e dispositivos ópticos. O sistema é capaz de singular, posicionar e refluir bolas de solda com um diâmetro entre 100 µm e 1.000 µm com uma velocidade de soldadura de 6-8 bolas por segundo. Destaques - Modo de soldadura: Modo de jato - Diâmetro disponível das esferas de solda: 100 - 1.000μm - Condições de soldadura recomendadas: soldadura 2D/3D - Adequado para soldadura de componentes/módulos - Estação de carga dupla (sistema de gaveta) para processo contínuo - Estação de carga opcional com ângulo variável - 2ª câmara/eixo independente para alinhamento e visão Opções - Suporte de trabalho rotativo - Sistema de inspeção de esferas 2-D - Função de software para controlo da quantidade de esferas de solda - Medição automática da altura Z por laser Vantagens - Elevado rendimento com estação de carga dupla (gaveta) - Estação rotativa de componentes opcional para soldadura 3D - Processo de visão eficiente através da 2ª câmara/eixo independente

---
