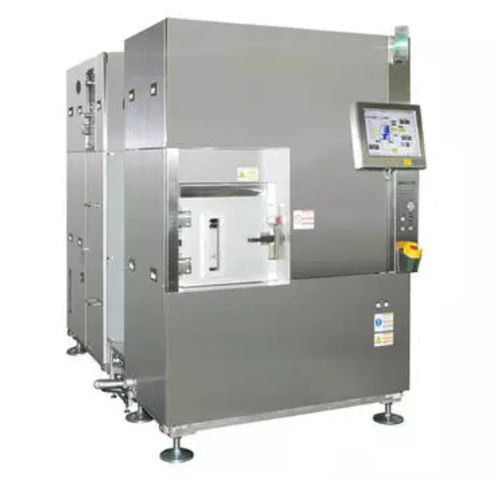

Cortador de plasma APX300-DM

O corte por plasma está a tornar-se cada vez mais atrativo no mercado dos semicondutores. As matrizes estão a tornar-se cada vez mais pequenas e finas e os fabricantes enfrentam dificuldades como o aumento da perda de material devido à largura da linha de corte, danos mecânicos nas matrizes devido a lascas e tempos de processamento cada vez mais longos devido ao corte mecânico linha a linha. O picador de plasma APX300-DM da Panasonic resolve estes desafios e fornece simultaneamente um produto de maior qualidade com um custo de produção mais baixo. Ideal para bolachas finas, frágeis e ultrafinas; um corte em cubos sem contacto, sem danos, sem partículas, sem tensões e com elevada resistência da matriz, permitindo uma rua de corte ultra-estreita de 20μm. Proteção da bolacha até 300 mm e proteção patenteada da fita e da estrutura contra os efeitos do plasma durante o corte em cubos. - Opção de câmara única para câmara Cluster escalável - Processo sem partículas e sem danos - Maior resistência da pastilha e melhorias no rendimento - A APX300 da Panasonic tem certificação CE Gás de processo - 4 linhas (padrão) (máximo de 6 linhas: gás clorado, gás fluorado, Ar, O2, He, etc.) Tamanho da bolacha * - bolacha de φ100 mm com orientação plana (padrão) [*1] Dimensões (mm) - L 1.350 × P 2.230 × A 2.000 (Não inclui painéis tácteis, secção de operação e torre de sinal) Massa - 2.100 kg (difere consoante a configuração da máquina) Fonte de alimentação * - CA trifásica 200 / 208 / 220 / 230 / 240 ±10 V, 50 / 60 Hz, 21,00 kVA [*2] Fonte pneumática - 0,5 MPa a 0,7 MPa, 250 L/min (A.N.R.) Fonte N2 - 0,1 MPa a 0,2 MPa, 50 L/min (A.N.R.)
