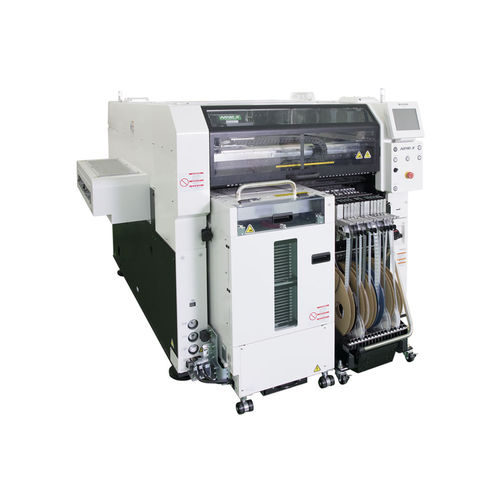

Máquina insersora SMT NPM-WX/NPM-WXS

para PCB simples ou dupla facecompactade alta velocidade

A variante de feixe único NPM-WX & NPM-WXS foi concebida em torno de uma estrutura rígida, construída com materiais duráveis e construída para durar. Com motores lineares de acionamento duplo integrados, complementados por uma arquitetura de feixe leve e rígida, o NPM-WX e o NPM-WXS introduzem novas opções líderes na indústria: servomotores lineares com acionamento duplo Y e escalas lineares de alta resolução em cada motor. Compatibilidade sem paralelo significa as cabeças de colocação correctas que satisfazem as suas necessidades específicas. Com motores de alta tensão mais rápidos, uma arquitetura Θ de maior precisão e bicos e adaptadores em aço inoxidável forjados com precisão, o NPM-WX e o NPM-WXS estabelecem novos padrões na indústria para lidar com qualquer mistura e qualquer volume. - Carros de alimentação, bancos de bicos e cabeças de processamento de troca rápida - Ecrã de informação AOI para comunicação M2M em circuito fechado - Câmara de reconhecimento múltiplo 3D Dimensões da placa de circuito impresso (mm) - pista simples Montagem em lote: L 50 × W 50 ～ L 750 × W 610 montagem em 2 posições: L 50 × W 50 ～ L 350 × W 610 Dimensões da placa de circuito impresso (mm) - Via dupla Transferência dupla (Batch): L 50 × W 50 ~ L 750 × W 300 Transferência dupla (2 posições): L 50 × W 50 ~ L 350 × W 300 Transferência simples (lote): L 50 × W 50 ~ L 750 × W 590 Transferência simples (2 posições): L 50 × W 50 ~ L 350 × W 590 Fonte eléctrica - CA trifásica 200, 220, 380, 400, 420, 480 V 3,0 kVA Fonte pneumática * - Min. 0.5 MPa, 200 L /min（A.N.R.) [*1] Dimensões (mm) * - L 1.410 mm [*2] × P 2.570 mm [*3] × A 1.444 mm [*4] Massa - 2.740 kg (Apenas para o corpo principal: Isto difere consoante a configuração opcional.) ID do modelo - NPM-WXS N.º do modelo - NM-EJM2E Dimensões da placa de circuito impresso (mm) - Via única Montagem em lote: L 50 × W 50 ～ L 750 × W 610
