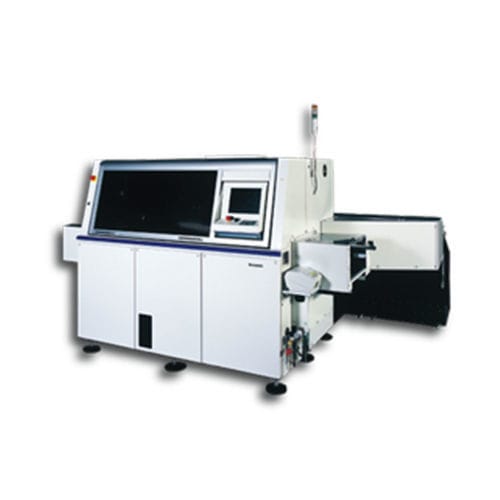

Máquina inseridora de pinos RG131

pneumáticamanualpara componentes radiais

Uma máquina de inserção de componentes de chumbo radial de alta densidade, a RG131 com sistema de pinos-guia proporciona uma inserção estável e de alta densidade a 14.400 cph (0,25s/componente). Esta máquina de furos passantes insere componentes com uma gama de passos de 2,5 mm, 5,0 mm ou 7,5 mm e permite 40 ou 80 entradas de componentes - uma vasta gama de componentes num espaço compacto com um baixo custo de propriedade. A recuperação automática completa corrige os erros de inserção, enquanto o sistema de deteção de exaustão de peças permite a reposição proactiva de peças e promove a produtividade contínua. - 4 direcções de inserção (0°, 90°, -90°, 180°) - Ampla gama de passos, abrangendo passos de 2,5/5,0/7,5 e 10 mm numa plataforma comum - eliminando a necessidade de colocação manual pós-inserção de componentes com passo de 10 mm - Recuperação automática e deteção de escape de peças - A tecnologia T-Clinch programável melhorada garante inserções sem interferências, eliminando curtos-circuitos no layout da parte inferior - Ampla gama de componentes até 18 mm de diâmetro (ø) Dimensões da placa de circuito impresso (mm) - C 50 mm x L 50 mm a C 508 mm x L 381 mm Velocidade máxima * - 0,25 s/componente a 0,6 s/componente [*1] N.º de entradas de componentes - 40 Componentes aplicáveis - Passo 2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm Altura Hn=Máx. 26 mm Diâmetro D=Máx. 18 mm Resistência, condensador eletrolítico, condensador cerâmico, LED, transístor, filtro, rede de resistências Tempo de troca de PCB - ~2s a cerca de 4s (temperatura ambiente 20℃) Direção de inserção - 4 direções (0 °, 90 °, -90 °, 180 °) Fonte Eléctrica * - CA trifásica 200 V, 3,5 kVA [*2] Fonte Pneumática - 0,5 MPa, 80 L/min (A.N.R.) Dimensões (mm) - L 3.200 x P 2.417 x A 1.620 [*3]
