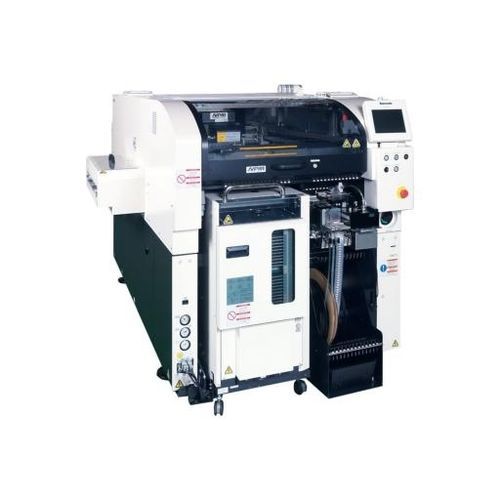

Máquina insersora SMT NPM-W2

para PCB simples ou dupla facemodular

O NPM-W2 amplifica as capacidades do NPM-W original com um aumento de 10% no rendimento e 25% mais precisão. Também integra inovações como a nossa incomparável câmara de reconhecimento múltiplo. Combinadas, estas características alargam a gama de componentes até ao microchip de 03015mm, preservando, no entanto, a capacidade de componentes de 120x90mm até 40mm de altura e conectores com quase 6" de comprimento (150mm). Com uma revolucionária Câmara de Reconhecimento Múltiplo que combina de forma única três capacidades de imagem separadas num único sistema: alinhamento 2D, inspeção da espessura do componente e medição da coplanaridade 3D. - Maior produtividade e qualidade com a integração dos processos de impressão, colocação e inspeção - Para placas maiores e PCBs maiores até um tamanho de 750 x 550 mm com gama de componentes até L150 x L25 x T30 mm - Maior produtividade da área através da colocação de duas pistas - Carros de alimentação e bancos de bicos de troca rápida - Cabeça leve de 16 bicos (para 77.000 CPH) com maior precisão de colocação até 25um (cpk ≥ 1,0) Dimensões da placa de circuito impresso (mm) * - Via única Montagem em lote: C 50 x L 50 ~ C 750 x L 550 montagem em 2 posições: L 50 x L 50 ~ L 350 x L 550 [*1] Dimensões da placa de circuito impresso (mm) * - Dupla via Transferência dupla (lote): L 50 × L 50 ~ L 750 × L 260 Transferência dupla (2 posições): L 50 × W 50 ~ L 350 × W 260 Transferência simples (lote): L 50 × W 50 ~ L 750 × W 510 Transferência simples (2 posições): L 50 × W 50 ~ L 350 × W 510 [*1] Fonte eléctrica - CA trifásica 200, 220, 380, 400, 420, 480 V 2,8 kVA
