Ilha de válvulas spool H MICRO

pneumática3/2 viasde 5/2 vias

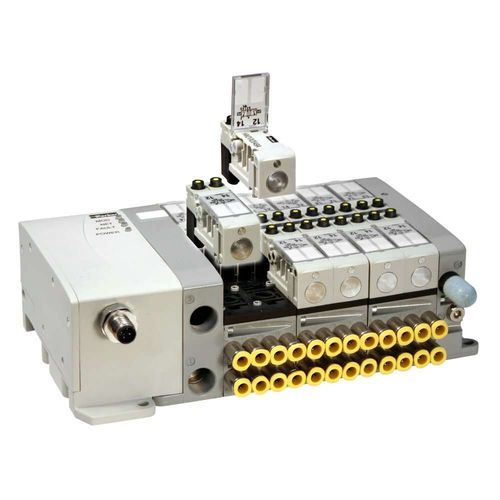

A série H Micro é um sistema de válvulas montado numa base plug-in. O seu design original Back to Back permite um coletor muito compacto, com capacidade para 32 solenóides piloto empilhados em bases metálicas de 42 mm de largura que suportam 4 módulos de válvulas, permitindo até 8 funções de válvula: - 4/2, solenóides simples e duplos - 4/3 solenóides duplos, todos os orifícios bloqueados na posição central - 3/2 duplos, NC/NC, NO/NO, e NC/NO As bases do coletor de encaixe contêm placas de circuito para a cablagem colectiva, que pode ser de endereço simples (para electroválvulas simples) ou de endereço duplo (para electroválvulas duplas). As bases do coletor têm portas M7 laterais ou inferiores. Podem ser instalados acessórios para tubos de vários tamanhos nos orifícios M7. As opções de cablagem colectiva são: - Dsub de 25 pinos - Nós P2M Moduflex (IO-Link, Ethernet/IP, Profinet IO, EtherCAT, PowerLink, Modbus /TCP, CC-Link IE) - Turck BL67 (Ethernet/IP, Profinet IO, Modbus /TCP, Profibus DP, DeviceNet, CANopen) - Sistema de comunicação industrial da série H (Ethernet I/P, DeviceNet, ControlNet e Profibus DP) O coletor de válvulas H Micro pode ser convertido no terreno de alimentação de piloto interno para externo movendo a ficha M7 localizada na placa da extremidade direita para a porta apropriada. O funcionamento com piloto interno significa que a pressão de alimentação no orifício #1 é dirigida para a extremidade da válvula onde o operador solenoide, quando acionado, permite a passagem da pressão de alimentação, que é então aplicada ao pistão para deslocar a bobina. Piloto externo é quando a válvula obtém a sua pressão "interna" de um "orifício piloto externo" em vez do orifício #1. Estas válvulas podem ser utilizadas com nós da Série H Fieldbus, Turcknet ou Moduflex P2M.
