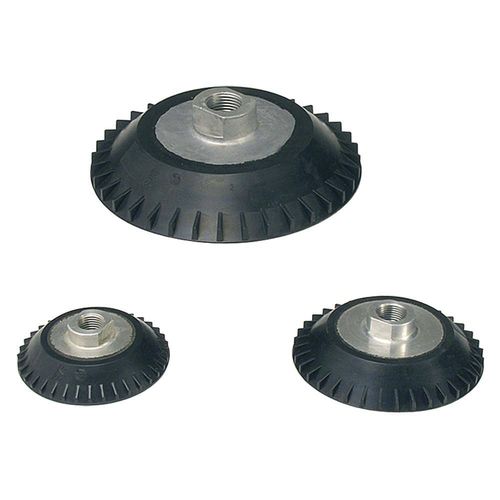

Ventosa plana P5V-CFS

em nitrilopara conexãode vácuo

As almofadas de vácuo P5V-CFS são ideais para aplicações onde o produto pode flexionar ao ser levantado. Todos os copos têm um lábio de vedação duplo e presilhas para aumentar a capacidade de retenção. Tamanhos de copos: 50 a 100mm Os copos estilo P5V-CFS são ideais para aplicações onde o produto pode flexionar ao ser levantado. Todas as chávenas têm um lábio de vedação duplo e presilhas para aumentar a capacidade de retenção. A parte superior do copo tem um lábio externo nervurado para evitar que ele role sobre a superfície a ser levantada e em aplicações de manuseio de chapas de metal ajudam a evitar que ele seja cortado pelo metal. Os lábios de selagem dupla proporcionam dois selos para o vácuo. À medida que o produto flexiona, o lábio de vedação externo pode quebrar, mas o lábio de vedação interno manterá o grau de vácuo para a capacidade de elevação contínua. Nesses tipos de aplicações, o dimensionamento deve ser feito na dimensão do copo de diâmetro interno. As dimensões do copo variam de 50 a 100 mm de diâmetro. Mercados - Automação de Fábrica - Máquinas-ferramentas - Diversos industriais - Moldagem - Máquinas de embalagem - Equipamento de impressão e marcação - Instalações de montagem de veículos Características/Benefícios - Lábios de vedação dupla para o manuseio flexível da folha - As ranhuras do copo de vácuo na parte inferior aumentam a área de retenção - Resiste às forças de aceleração e desaceleração - Forte perfil baixo para uma resposta rápida - Conexão de insertos metálicos para elevadores verticais e horizontais estáveis Aplicações - Superfícies flexíveis - Superfícies finas CARACTERÍSTICAS DE DESEMPENHO TIPO COPO DE VÁCUO: Duplo Lip Flat DIÂMETRO DO CABO DE VÁCUO: 50 | 100 | 150 mm MATERIAL DO COPO A VÁCUO: Nitrilo OPÇÃO DE MONTAGEM: Rosca Fêmea TAMANHO DA PORTA: 1/8" | 3/8" | 1/2" TIPO PORTUÁRIO: BSPP
