Centro de usinagem CNC de 5 eixos DIAMOND 15
verticaltipo pórticoHSK-100-A

Centro de usinagem CNC de 5 eixos - DIAMOND 15 - Parpas - vertical / tipo pórtico / HSK-100-A

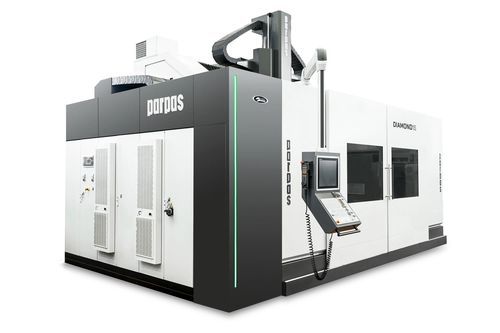

Centro de usinagem CNC de 5 eixos - DIAMOND 15 - Parpas - vertical / tipo pórtico / HSK-100-A
Centro de usinagem CNC de 5 eixos - DIAMOND 15 - Parpas - vertical / tipo pórtico / HSK-100-A - imagem - 2
Centro de usinagem CNC de 5 eixos - DIAMOND 15 - Parpas - vertical / tipo pórtico / HSK-100-A - imagem - 3
Centro de usinagem CNC de 5 eixos - DIAMOND 15 - Parpas - vertical / tipo pórtico / HSK-100-A - imagem - 4
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo pórtico
Cone
HSK-100-A, HSK-63-A
Aplicações
para a indústria automóvel, para a indústria aeronáutica
Outras características
de alta velocidade, de alto desempenho, de alta precisão, de motores lineares
Curso X

1.500 mm
(59,06 in)

Curso Y

MÁX: 1.400 mm
(55,12 in)

MÍN: 1.200 mm
(47,24 in)

Curso Z

2.600 mm
(102,36 in)

Velocidade de rotação

MÁX: 36.000 rpm
(226.195 rad.min-1)

MÍN: 15.000 rpm
(94.248 rad.min-1)

Potência

MÁX: 78 kW
(106,05 hp)

MÍN: 37 kW
(50,31 hp)

Velocidade de avanço no eixo X

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Y

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

MÁX: 60.000 mm/min
(39,37 in/s)

MÍN: 0 mm/min
(0 in/s)

Descrição

O DIAMOND 15 é um centro de maquinação de pórtico de 5 eixos fiável e de alta precisão, ideal para maquinação de alta velocidade. O DIAMOND 15 é um centro de maquinação de pórtico de 5 eixos de alta precisão e fiabilidade, ideal para maquinação de alta velocidade. É caracterizado por uma estrutura monobloco, com uma configuração transversal com pórtico e peça sempre fixa, completamente com motores lineares para ambos os eixos lineares e rotativos com motores de binário. Extremamente eficaz nas operações de desbaste a alta velocidade e extremamente precisa e fiável nas operações de semi-acabamento e acabamento. Tudo isto permite que a máquina tenha, da mesma forma, um elevado desempenho mesmo sem operador. O produto pode ser personalizado de acordo com as necessidades do cliente (cabeçotes, CNC, magazine de ferramentas, etc.), mas com cursos padrão.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Parpas
