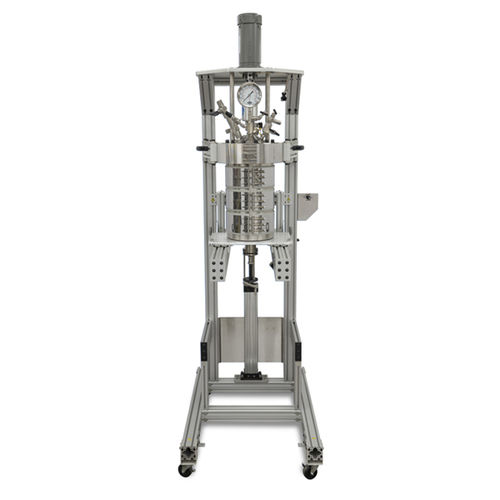

Reator de agitação mecânica (STR) 4555 series

de laboratórioquímico

Os Reatores Modelo 4555 e 4557 têm uma capacidade de 5 galões (18,75 L) enquanto os Modelos 4556 e 4558 são unidades similares com um volume de 10 litros (2,6 gal). Os reatores de 10 litros se situam entre os modelos maiores de 5 galões e os menores de 1 e 2 galões da série 4550. Os estilos de vasos são oferecidos com um design de cabeça móvel ou de cabeça fixa. Estes reatores estão disponíveis com um O-ring de vedação FKM para temperaturas de operação até 225 °C, e FFKM O-ring para temperaturas até 300 °C, ou com uma gaxeta plana de PTFE para temperaturas de operação até 350 °C no máximo. No desenho da cabeça móvel (ver página 46), o recipiente é mantido num sistema de apoio que minimiza o esforço físico necessário para manusear estes componentes pesados. A talha é fixada a uma coluna de apoio que fornece um meio conveniente para levantar o cabeçote e o cilindro para fora do suporte. Estes componentes podem ser transferidos para a posição de retenção no lado direito do suporte. As embarcações equipadas com uma válvula de drenagem inferior provavelmente permanecerão no aquecedor a maior parte do tempo, mas podem ser levantadas quando necessário. O suporte fixo do cabeçote possui anéis de apoio articulados que balançam para ambos os lados permitindo que o cabeçote permaneça fixo ao suporte enquanto um elevador pneumático permite que o cilindro seja levantado e baixado. Quando baixado, o cilindro pode ser deslizado para a frente para limpeza e manutenção. Estes reatores são geralmente utilizados para planta piloto ou para fins de produção química personalizada, geralmente com uma variedade de acessórios adicionados às unidades básicas. Vários aquecedores, motores maiores, agitadores mais pesados e controles remotos apropriados ao tamanho destes reatores foram projetados e estão disponíveis.
