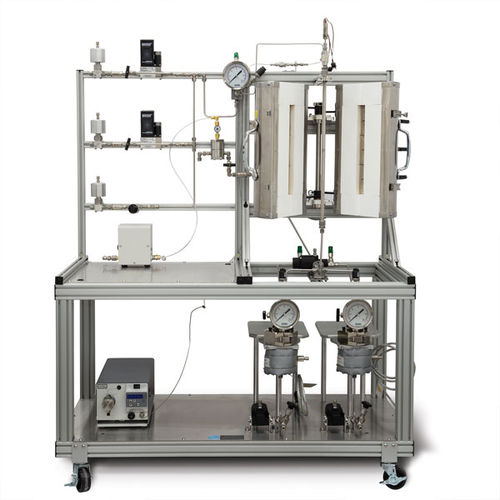

Reator de leito fixo 5400 series

de laboratóriotubularde alta pressão

Os reactores tubulares são utilizados em modo de fluxo contínuo com reagentes a fluir e produtos a serem removidos. Eles podem ser o mais simples de todos os projetos de reatores. Reatores tubulares são frequentemente referidos por uma variedade de nomes: - Reactores tubulares - Reactores de leito compactado - Reactores de leito fixo - Reactores de leito gotejante - Reactores de coluna de bolha - Reactores de leito ebullating O fluxo monofásico em um reator tubular pode ser para cima ou para baixo. O fluxo bifásico pode ser de co-corrente ascendente, contracorrente (líquido descendente, gás ascendente) ou, mais comumente, de co-corrente descendente. Os reatores tubulares podem ter uma única parede e ser aquecidos com um forno elétrico externo ou podem ser revestidos para aquecimento ou resfriamento com um fluido de transferência de calor circulante. Os fornos externos são tipicamente rígidos, aquecedores de tubo bipartido. Os reatores tubulares são utilizados em diversas indústrias: - Petróleo - Petroquímico - Polímero - Farmacêutica - Tratamento de Resíduos - Especialidade Química - Energia alternativa Os reactores tubulares são utilizados numa variedade de aplicações: - Carbonilação - Desidrogenação - Hidrogenação - Hidrocraqueamento - Hidroformulação - Decomposição oxidativa - Oxidação parcial - Polimerização - Reformar Reatores tubulares podem estar vazios para reações homogêneas ou embalados com catalisador ou outras partículas sólidas para reações heterogêneas. Os reatores embalados requerem suportes superiores e inferiores para manter as partículas no lugar. A embalagem superior freqüentemente inclui material inerte para servir como uma seção de pré-aquecimento. O pré-aquecimento também pode ser feito com um canal espiral interno para manter os reagentes de entrada próximos à parede aquecida durante a entrada, como mostrado à direita.
