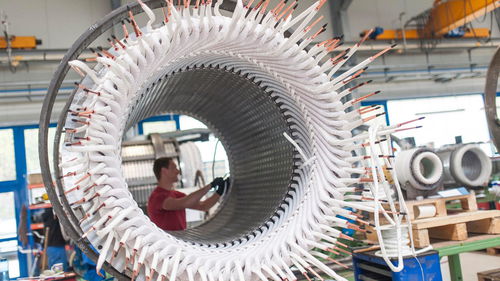

Estator para motor elétrico síncrono de ímãs permanentes

para motor síncronosob medida

ENROLAMENTOS DE ESTATOR Oferecemos diferentes enrolamentos de estator para os seus geradores e motores eléctricos. Enrolamento trifásico - Em camada única, duas camadas ou design especial - Tecnologias de fabrico topo de gama, por exemplo: Máquinas de enrolamento automático, máquinas de puxar, máquinas de dobrar ranhuras e equipamento de soldadura - O enrolamento manual também é oferecido - Técnicas de isolamento: Sistema rico em resina, poliéster VPI ou epóxi VPI (impregnação por pressão de vácuo) Características técnicas - Comprimento médio de enrolamento até 3,5 m - Peso máximo até ao tamanho de quadro 800: 8 t - Enrolamentos manuais para os tamanhos de estrutura 150 - 800 - Enrolamento dos enrolamentos para os tamanhos de quadro 132 - 450 (para série) - Enrolamentos de alta temperatura para sobretemperaturas de curta duração - (400 °C/2 h; 600 °C/1 h) - Rotores de anéis colectores de arame até 6 t - Enrolamentos de rotor de fio musgo - Enrolamentos em HV até 6,6 kV - Enrolamentos compatíveis com o conversor - Enrolamentos de fio flexível - Outros tipos de enrolamento e dimensões e pesos maiores são possíveis mediante pedido Enrolamentos trifásicos de forma enrolada - Dimensões mais pequenas principalmente para máquinas de tração - Dimensões da bobina possíveis até um comprimento de peixe de 5,6 m - Técnicas de isolamento: Sistema rico em resina, poliéster VPI ou epóxi VPI (impregnação por pressão de vácuo) Especificações técnicas das bobinas formadas em geral - A partir de diâmetros interiores de estator de 300 mm - Ângulo de abertura: 0 ... 140° - Cordão (distância entre as ranhuras): 120 ... 1.200 mm (até menos de 200 mm de bandagem manual) - Comprimento da parte central reta: 280 ... 3.500 mm - Secção transversal da peça de núcleo reto: 5 x 15 mm ... 25 x 70 mm (mas máx. 1.400 mm)
