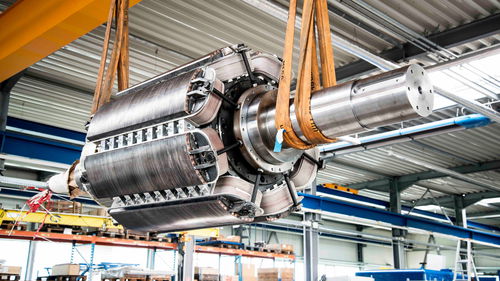

Rotor para motor elétrico síncrono de ímãs permanentes

sob medidaCC1000 V

ENROLAMENTOS DE ROTOR Quer se trate de enrolamentos de rotor de corrente contínua ou trifásicos - temos em conta todos os parâmetros especiais no fabrico dos seus enrolamentos de rotor. Enrolamentos de rotor deslizantes Produzimos enrolamentos em forma de papa ou de barra, consoante a potência nominal da sua máquina. Além disso, a maquinação mecânica de peças de rotor, como o fabrico de veios, núcleos laminados e conjuntos de anéis deslizantes, também faz parte da nossa carteira de produtos, assim como o fabrico de rotores bipolares de turbina, incluindo a equilibragem e a desnatação. Características técnicas - Peso: Máx. 32 t - Cobre - Barras isoladas e/ou fio esmaltado - Para utilização da tecnologia VPI ou Resin-Rich - Secção transversal mínima: 4 x 1 mm - Secção transversal 25 x 5 mm: Até um comprimento máximo de 2 m - Dimensões especiais possíveis por acordo - Ligadura para cabeça de enrolamento - Até um diâmetro de núcleo laminado de 1.500 mm - Até um comprimento de eixo de 5.000 mm - Peso: 10 t - Os rotores de maiores dimensões são atualmente enfaixados em Bitterfeld. Enrolamentos trifásicos de rotor em gaiola de esquilo Este tipo de enrolamentos é fabricado com barras de cobre, alumínio ou ligas especiais. Características técnicas - Até um peso de 32 t - Com barras de alumínio ou de cobre - Em qualquer geometria de barra Análises de materiais - Tecnologias utilizadas para a união: - Soldadura, brasagem e soldadura suave - Soldadura por chama aberta ou por indução
