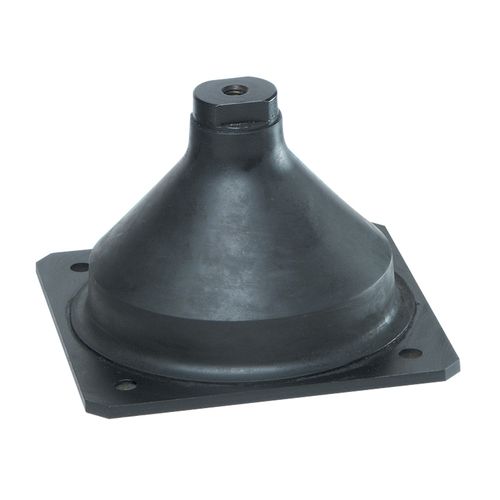

Isolador de vibração quadrado VIB HD 45
em borrachacom rosca

isolador de vibração quadrado
isolador de vibração quadrado
isolador de vibração quadrado
isolador de vibração quadrado
Guardar nos favoritos
Comparar


Características

Forma
quadrado
Material
em borracha
Outras características
com rosca
Capacidade de carga estática

MÁX: 1.670 daN

MÍN: 15 daN

Diâmetro

MÁX: 116 mm
(4,567 in)

MÍN: 37 mm
(1,457 in)

Descrição

Gama de suportes de choque omnidireccionais de alta deflexão feitos com uma placa de base quadrada e um núcleo roscado no lado superior. O elastómero, em borracha natural, é desenvolvido especialmente para aplicações navais (outros materiais sob pedido). Vantagens ► Estes suportes proporcionam tanto um elevado nível de isolamento contra vibrações como de protecção contra choques. A sua elevada resistência estrutural corresponde a uma aceleração contínua de 10 g sob carga máxima. ► A gama inclui 17 montagens diferentes cobrindo uma vasta gama de carga desde 15 kg até 1670 kg por montagem. ► Este suporte cumpre as mais recentes normas de choque dos EUA e da Europa em uso nas forças navais em todo o mundo. ► A metalurgia está protegida contra a corrosão (ou seja, spray salino). Especificações Montagem : Estas peças são concebidas para serem carregadas em compressão. têm de ser instaladas sobre uma superfície plana cobrindo toda a superfície da placa de base. A estrutura apoiada é então fixada ao núcleo central com um parafuso de alta elasticidade M20. Para um melhor resultado, a carga por suporte deve ser distribuída uniformemente. No caso de um equipamento suspenso alto, estes suportes podem ser utilizados como dispositivos estabilizadores. Só serão fixados ao equipamento após a estabilização do suporte de base. Estes suportes não são concebidos para transportar uma carga permanente em cisalhamento ou em tensão. Todas as ligações com o equipamento suspenso devem ser flexíveis e capazes de aceitar um deslocamento elevado, permitindo que as suspensões funcionem correctamente. Recomendamos vivamente que a sua instalação seja aprovada pelo nosso departamento técnico antes de encomendar os suportes.

---
