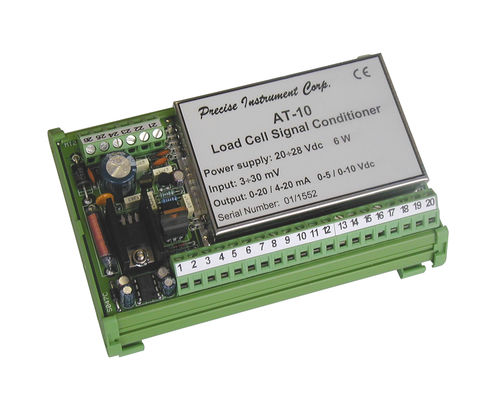

Condicionador de sinal para trilho DIN AT10

para sensor de força

O transmissor de peso AT 10 tem um bloco terminal de 20 pólos para a conexão de 4 células de carga e uma fonte de alimentação de 20 ÷ 28 Vdc. O sinal de entrada varia de 3 a 30mV. A barra DIN está disponível para a montagem do transmissor de peso AT 10. Além disso, é possível ajustar a capacidade mínima e a capacidade máxima do sistema de pesagem (ajuste de zero e total da balança) através do DIP-Switch e do aparador multi-voltas. Especificações Técnicas Não-linearidade em escala real: ÷0,02% Tensão de entrada do transdutor: 10 Vcc (max 4 células de carga 350 Ohm) Faixa de temperatura: -10 ÷ +50°C (umidade máxima de 85% sem condensação) Temperatura de armazenamento: -20 ÷ +70 °C Saída analógica de desvio de temperatura: 0.005% FS/ °C Fonte de alimentação: 24 Vdc ±15% Conformidade regulamentar: EN50081-1, EN5002-2 EMC, EN61010-1 LVD Dimensões: 133 x 92 x 56 mm (C x A x P) Consumo de energia: 6 W Saídas analógicas: 0÷5 Vdc, 0÷10 Vdc, 0÷20 mA, 4÷20 mA Filtro analógico: Configurado por aparador de uma volta 270°C Estabilidade térmica: 20 ppm/ °C Escala completa (FS): 3÷30 mV/V
