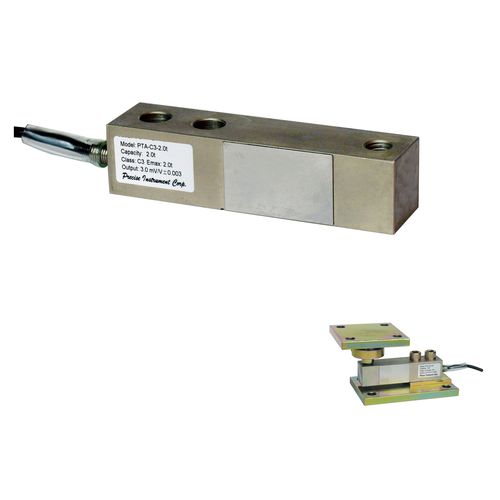

A célula de carga de viga de corte PTA, construída em aço niquelado, tem excelente precisão, linearidade e características de fluência e foi projetada para tanques de pesagem, funis, correias, plataformas, sistemas de célula única, cargas suspensas e máquinas de empacotamento automático. A célula de PTA é resistente a cargas laterais superiores a 50% da Capacidade Nominal (PN) e é fornecida com um cabo blindado de 4 condutores de 4 metros de comprimento (0,5 - 2 t) ou 6 metros (3 - 5 t).
Especificações Técnicas
Carga nominal RL: 0,5, 1, 1,5, 2, 2,5, 3, 5 t
Erro combinado: ±0,023 % RO
Repetibilidade: ±0,01 % RO
Creep (30 minutos): ±0,02 % RO
Sobrecarga segura: 150 % RL
A derradeira sobrecarga: 300 % RL
Força de aperto sem qualquer carga: M12= 75Nm; M18= 500Nm
Material: Aço inox
Grau de protecção: IP67
Classe de exactidão: 3000 OIML
Deflexão: 0.2 ÷ 1,4 mm
Temperatura Compensada: -10 ÷ +40°C
Faixa de temperatura: -35 ÷ +65°C
Efeito da temperatura no saldo zero: ±0,018 % RO/10°C
Efeito da temperatura na saída: ±0,014 % de saída/10°C
Saída nominal RO: 3.0 ± 0.003 mV/V
Saldo zero: ±1 % RO
Resistência do isolamento: > 5000 MOhm
Resistência de entrada: 350 ±3,5 Ohm
Resistência de saída: 350 ±3,5 Ohm
Entrada recomendada: 5 ÷ 12 Vdc/ca
---
