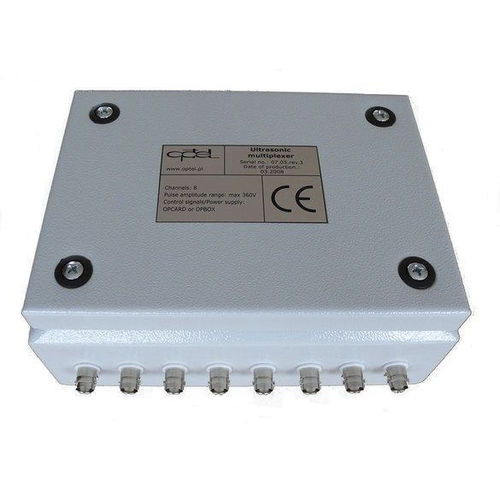

Multiplexer módulo OPMUX-01/8

para sistema de inspeção por ultrassons

O OPMUX-01/8 é particularmente adequado para medições ultra-sônicas, bem como outros tipos de medições que necessitam de muitos canais. Juntamente com a placa OPCON-01 e as sondas ultra-sônicas, pode ser usado como um dispositivo completo de teste ultra-sônico. Cada canal tem um pulser&receptor separado. Dados técnicos Canais: 8* Faixa de amplitude de pulso 50-360V* Comprimento máximo do cabo entre o computador e a caixa 30m Conectores BNC: Transdutores Entrada do gatilho Saída de sinal DB15 Sinais de controle/alimentação de energia Características e Especificações Formas de onda do circuitoulsor: A borda ascendente do sinal Trig In inicia o processo de carga do transdutor que leva cerca de 3us. Após este tempo um interruptor transistor que descarrega o transdutor é ligado (o tempo de descarga é de cerca de 20ns, mas pode ser maior, se a capacitância do transdutor for muito grande; o limite é atingido, se o transdutor for feito a partir da cerâmica padrão, tem 0,1 mm de espessura e 8 mm de diâmetro). Devido à impedância de saída muito baixa do dispositivo (<1 Ohm) e ao curto tempo de descarga, o pulso gerado com este pode ser preocupada como uma resposta de pulso real para a maioria dos transdutores.
