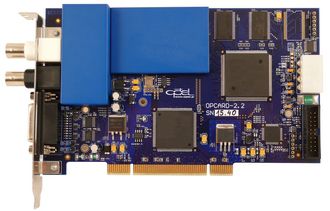

Aparelho de inspeção END por ultrassom por pulso-eco OPCARD 2.2

por velocidade dos pulsospara tomografia

OPCARD 2.2 é um dispositivo de teste ultra-sônico completo, adequado para todas as medições ultra-sônicas e devido a muitas entradas/saídas digitais adicionais e processador interno, ele pode ser usado como controlador para dispositivos mais complicados. O cartão pode trabalhar em conjunto com dispositivos como multiplexadores ou scanners. Opcard 2.2 pode funcionar em modo sequencial. Ele tem a possibilidade de armazenar até 1024 conjuntos de configurações. Assim, os parâmetros podem ser trocados muito rapidamente para cada próxima aquisição de dados. O sistema permite armazenar muitas aquisições na memória interna e encaminhar um pacote inteiro de dados para a aplicação de controle. Desta forma, obtém-se o alto rendimento da leitura de dados a partir do dispositivo. O cartão tem um pulsador & receptor de um canal implementado e pode ser usado com um ou dois transdutores (um é o envio, e o segundo o recebimento). Características - Pré-amplificador de baixo ruído (0,74 nV/√(Hz)) - Alto ganho até +89 dB - Filtros analógicos comutáveis - Suporte rápido TGC (compensação de ganho de tempo) - 2 entradas de sinal analógico PE e TT - Atenuador de entrada (-20dB) - Impedância de entrada 50 Ohm, 10pF - Conversor A/D de 10 bits - 100MHz de frequência de amostragem, 8bit de amostra - Até 512k x 16bit de memória de amostras - Atraso de configurações até 65535 períodos de amostragem - vários modos de disparo - Velocidade de transferência de dados - até 132MB/s - Conector de Expansão para funções extras da placa-filha - interfaces (RS232, RS485, SPI, I2C) - Placa curta PCI padrão (174,63mm x 106,68mm) - Conectores analógicos BNC ou Lemo - Conector DB15 para E/S e linhas de alimentação - peso: 175g
