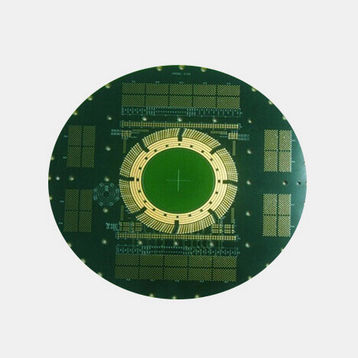

Tipo de placa
Placa de teste IC
Material
S1000-2M
Espessura
6.9mm
Tamanho mínimo do furo
0.45 mm
Relação entre a espessura da placa e o diâmetro da via
15:1
Espaçamento mínimo entre o orifício e o condutor
8mil
Acabamento da superfície
Ouro de imersão (ENIG)
Campo de aplicação
Placa de teste IC
1.Tecnologia de processamento de até 64 camadas, o traço e o espaço mínimos são 2,5 / 2,5mil, o rácio mais elevado entre a espessura da placa e o diâmetro do orifício é de 16:1.
2. Tecnologia de processamento de dedo de ouro longo e curto e controlo de precisão de traço de alta densidade para satisfazer os requisitos de design de produtos de comunicação fotoeléctrica.
3. Tecnologia de perfuração traseira de alta precisão para reduzir a indutância em série equivalente das vias e, no caso de cumprir os requisitos de integridade do produto de transmissão de sinal;
4. Processo de fabrico avançado à base de metal e de cobre ultra-espesso para satisfazer os requisitos de dissipação de calor elevado dos produtos de energia.
5. Tecnologia de controlo de profundidade mecânica e laser de alta precisão para obter uma estrutura de produtos com ranhuras em vários níveis e satisfazer os diferentes níveis de requisitos de montagem.
6. O processo maduro de pressão mista permite a mistura de FR-4 e materiais de alta frequência, e poupa o custo do material para os clientes, sob a premissa de alcançar o desempenho de alta frequência dos produtos.
7. A tecnologia avançada do processo Anti-CAF melhora consideravelmente a fiabilidade e a vida útil dos produtos PCB.
8. A tecnologia avançada de condensador enterrado e de resistência enterrada melhora consideravelmente o desempenho dos produtos PCB.
9. A tecnologia avançada de exposição da camada interna satisfaz os requisitos de transmissão de informação dos circuitos de alta frequência.
---
