Acoplador óptico

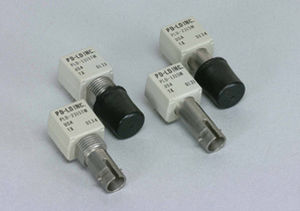

As séries de PLD-1315 e de PLD-231X são projetadas ser inversas - compatível com as fontes e os detetores dos standards industriais usados para aplicações da fibra da única modalidade. Este factor de formulários permite que os desenhadores ofereçam o desempenho da fibra da única modalidade nas aplicações que usam atualmente dispositivos curtos do comprimento de onda (850 nanômetro) em pacotes idênticos do factor de formulários. Um melhoramento da ligação de multimode à fibra da única modalidade pode ser feito tão facilmente quanto trocando para fora os componentes óticos na placa de circuito impresso. TRANSMISSOR O PDL-1315M/TM é construído usando uma borda de 1300 nanômetro que emite-se o diodo emissor de luz (ELED). Tais ELED acoplam eficientemente sua saída ótica na fibra óptica da única modalidade. Embora um emissor da única modalidade, conduzindo o ELED possa ser feito com os mesmos circuitos usados com componentes baseados multimode do diodo emissor de luz. Tais circuitos são muito mais simples do que aquele usado com os emissores baseados laser dados que nenhum gabarito ótico está exigido com um ELED. RECEPTOR Dois semicondutores compo o coração dos módulos de receptor de HFBR-231XM/TM: um fotodiodo do PIN de InGaAs do diâmetro de 75 um e um silicone basearam o amplificador da transporte-impedância (TIA). O fotodiodo do PIN é aperfeiçoado para a resposta elevada na região do comprimento de onda de 1300 nanômetro e teamed com um baixo ruído TIA. Os sinais óticos são detectados pelo PIN e convertidos a uma tensão análoga output com uma contribuição muito baixa da corrente do ruído da entrada. O TIA está disponível com ou sem um circuito do controle automático de ganho (AGC) que diminua a luz ao fator de conversão da tensão quando o poder ótico do incidente médio é relativamente elevado. Há três (3) versões dos receptores disponíveis;
