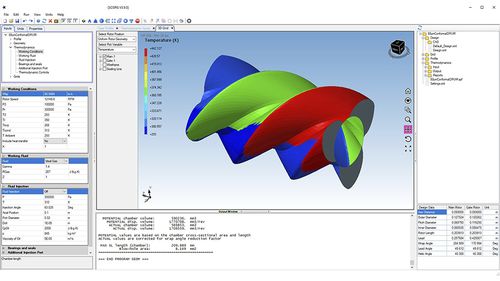

Software de cálculo SCORG™

de CADde designde análise

Conceba, analise e optimize as suas máquinas de parafuso com o software de análise líder da indústria SCORGTM. DESENHO Conceção do perfil do rotor Importação e manipulação de perfis de rotores a partir de ficheiros de coordenadas pontuais, digitalização da geometria do rotor que pode ser obtida no SCORG por geração de perfis ou extraída de CAD. Análise da geometria Cálculo e representação gráfica do volume da câmara de trabalho, das áreas dos orifícios de entrada, de saída e outros e das áreas de fuga entre a câmara de trabalho e as câmaras vizinhas. geração de grelha 3D Cálculo da grelha numérica computacional do domínio do rotor em movimento e dos domínios estacionários de entrada e saída que são fornecidos aos solucionadores CFD comerciais para análise. ANÁLISE Termodinâmica de múltiplas câmaras Análise geométrica das características do escoamento e análise preliminar do desempenho utilizando o modelo de câmara multi-domínio. Os resultados termodinâmicos podem ser utilizados como condições iniciais ou condições de fronteira para CFD, análise estrutural por métodos de elementos finitos (FEM) ou interação fluido-sólido (FSI) Cálculo de desempenho CFD Permite a previsão exacta do desempenho CFD utilizando códigos CFD comerciais, tais como Simerics MP+, ANSYS CFX, ANSYS FORTE, ANSYS FLUENT, STAR-CCM+ e códigos CFD abertos, tais como OpenFOAM. OTIMIZAÇÃO Análise do sistema Um modelo de sistema GT-Suite pode ser utilizado para a otimização do projeto através de um acoplamento direto com o GT-Suite Thermodynamic Solver Todos os parâmetros SCORG podem ser transmitidos ao algoritmo de otimização para análise O CAD optimizado do rotor, da caixa e da porta pode ser exportado como STEP, IGES ou STL. Análise CFD A geometria do rotor e da porta pode ser optimizada utilizando a análise CFD.
