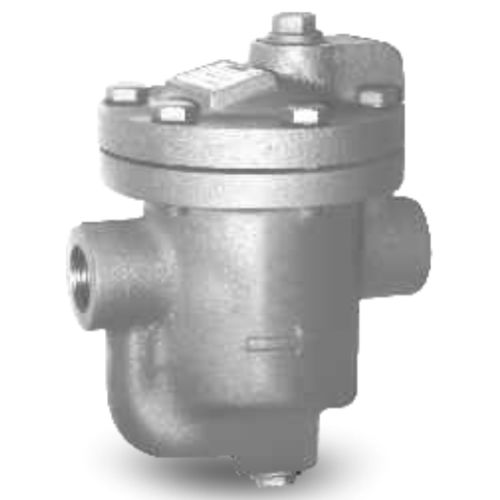

Purgador de condensado PT22

automáticode boia

Os sifões de balde invertido funcionam segundo o princípio da flutuabilidade. Como o nome indica, o mecanismo consiste num balde invertido com um pequeno orifício para ventilação em cima, balde ligado a uma válvula por uma alavanca. Na posição inicial, o balde invertido permanece na posição mais baixa, uma vez que o condensado entra no purgador, flui através do fundo do balde que enche o corpo, flui através da saída. Assim que o vapor entra na armadilha, é apanhado dentro do balde, torna o balde flutuante. O balde levanta então e fecha a válvula. O sifão permanece fechado até o vapor condensar reduzindo a flutuabilidade do balde, o balde afunda-se então, retira a válvula e o condensado descarrega através da saída. CARACTERÍSTICAS Descarga de condensado intermitente à temperatura de vapor Os purgadores de vapor de balde invertido de galhardetes são concebidos para suportar pressões mais elevadas e vapor sobreaquecido. Estes purgadores podem funcionar bem contra as pressões de retorno. Resistência aos danos contra o congelamento. Suportam golpes de aríete. A válvula e o assento da válvula são endurecidos por um processo especial de endurecimento por indução para resistir a um funcionamento contínuo e prolongado. LIMITAÇÕES O selo de água deve ser sempre mantido para garantir o funcionamento adequado Não pode descarregar condensado tal como este se forma. Há sempre condensado acumulado a montante. Se a abertura do balde estiver bloqueada, a armadilha fica bloqueada. O colector deve ser instalado com balde na direcção vertical para permitir uma operação livre. O sifão deve ser instalado por baixo do equipamento a drenar, caso contrário, o primário pode perder-se afectando a operação do sifão. A redução repentina da pressão de entrada ou o vapor sobreaquecido podem danificar o primário de água.
