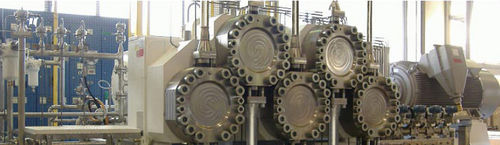

Bomba de diafragma

para petróleopara hidrocarbonetosde óleo

O conceito de uma Bomba de Processo de Diafragma Triplex Pump é uma bomba de êmbolo alternativo de curso fixo onde o fluido de processo é manuseado por meio de um diafragma accionado através de um fluido intermédio. O movimento oscilante do êmbolo desloca o óleo contido numa câmara da bomba que, por sua vez, move um diafragma alojado na extremidade frontal da bomba. O fluido de processo é aspirado e descarregado pela flexão alternada do diafragma, que evita que o fluido de processo entre em contacto com outras partes da bomba e com a atmosfera. As Bombas de Processo de Diafragma são uma versão da série TITANO e da série PTO/PQO/PSO Bombas de êmbolo Recíproco e utilizam pontas de alimentação padrão e pontas de líquido com diafragmas accionados hidraulicamente. Esta solução é utilizada para o manuseamento de qualquer fluido perigoso, quando têm de ser cumpridos regulamentos ambientais rigorosos e quando a solução sem fugas do êmbolo não é aceite no âmbito do projecto. Crankmechanism O fim de potência é o mesmo amplamente utilizado para API 674 Titano e PTO/PQO/PSO Bombas de êmbolo recíproco. Fim líquido A série é concebida adoptando diafragmas duplos accionados hidraulicamente com câmara de segurança intermédia. As principais soluções adoptadas para o desenho da extremidade líquida são as seguintes: Geometria patenteada DELTA do desenho da extremidade líquida que permite: dimensões e peso globais da bomba minimizados alta rigidez da extremidade líquida com deformação muito limitada sob cargas severas volumes de depuração reduzidos com o consequente elevado valor da eficiência volumétrica volume reduzido de óleo solicitado para accionar os diafragmas, uma vez que a vedação do êmbolo não necessita de ser inundada com óleo
