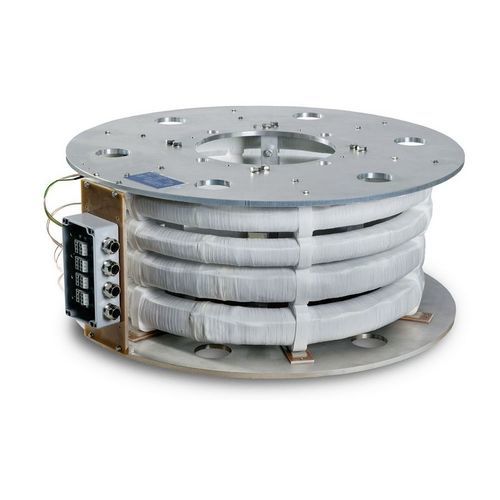

Transformador de corrente ALG

secopara proteçãode alta corrente

Transformadores de alta corrente tipo ALG são montados em buchas de gerador isoladas. Eles transformam altas correntes de até 50000 A em valores padronizados para medidores, dispositivos de medição e proteção. Os transformadores de corrente do tipo ALG são usados para instalação em dutos de alta corrente para geradores. Eles transformam altas correntes de até 50.000 A em valores equivalentes padronizados para contadores, equipamentos de medição e dispositivos de proteção. As altas correntes e as curtas distâncias de fase que os geradores experimentam impõem demandas extremas aos transformadores em termos de temperatura e campos de interferência. Os enrolamentos de compensação são instalados para atingir a precisão necessária, com os transformadores também sendo projetados para resistir a temperaturas muito altas. O transformador ALG pode ser equipado com até quatro enrolamentos secundários. O isolamento é colocado dentro do próprio duto. Este tipo pode ser fabricado e testado de acordo com normas específicas. Classes de proteção para comportamento de transmissão transiente (TPY, TPZ) também são possíveis. As conexões secundárias estão localizadas em caixas de terminais separadas. O transformador ALG pode ser fabricado de forma a permitir a instalação em áreas da Zona 2 com risco de explosão de acordo com seu certificado oficial de teste de tipo. Características • Equipado com enrolamentos de compensação para bloquear campos interferentes • Projetado como um transformador de corrente de múltiplos núcleos • Certificado ATEX para explosão categoria Ex II 3G
