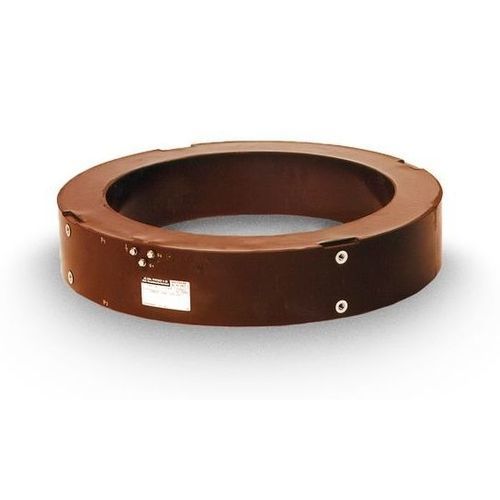

Transformador de corrente AKA

encapsulado em resina epóxiIECde proteção

Transformadores de alta corrente tipo AKA são usados em barramento de fase isolada (IPB). Eles transformam altas correntes de até 50000 A em valores padronizados para medidores, dispositivos de medição e proteção. Os transformadores de corrente do tipo AKA são geralmente usados em dutos revestidos, os chamados dutos de barramento de fase isolada (IBPs). Os CTs transformam altas correntes de até 50.000 A em valores equivalentes padronizados para medidores, equipamentos de medição e dispositivos de proteção. As estações de energia usam dutos IPB entre o gerador de um lado e o transformador do gerador e seus alimentadores de serviço da estação do outro. Os transformadores de corrente AKA são projetados para serem instalados nesses sistemas. O transformador de corrente é fixado no lugar dentro da caixa. A distância entre o diâmetro interno do transformador e o condutor primário do duto é determinada pela tensão do sistema, sendo a isolação implantada com distância suficiente entre o condutor primário e o diâmetro interno do transformador. As partes ativas do transformador são fundidas em uma resina epóxi projetada especificamente para resistir a altas temperaturas. Dependendo dos requisitos, até cinco núcleos de transformadores de corrente isolados galvanicamente podem ser instalados e usados para fornecer proteção ou para tarefas de medição. Como todas as partes ativas são dimensionadas e feitas sob encomenda, elas podem ser fabricadas de acordo com todas as normas internacionais, nacionais e específicas do cliente. Classes de proteção para comportamento de transmissão transiente (TPY, TPZ) também são possíveis.
