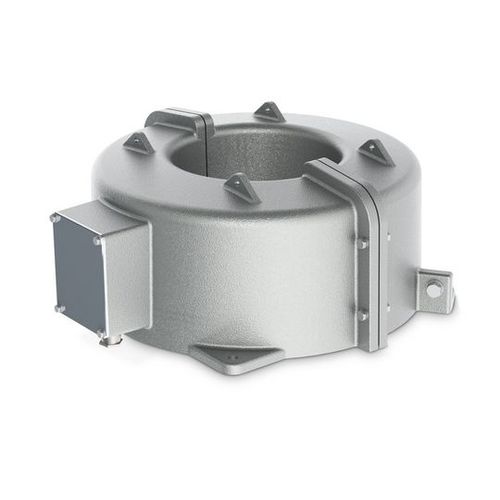

Transformador de corrente JK-G

encapsuladode proteçãofechado

Os transformadores de corrente a cabo do tipo JK-G / JKS-G são usados em aplicações externas para sistemas de média ou alta tensão. Eles são montados sobre o cabo de alta ou média tensão e transformam correntes de até 3000 A em valores padronizados para medidores, tarefas de medição e proteção. O cabo fornece isolamento contra alta tensão neste tipo de transformador e também representa o enrolamento primário do transformador de corrente. O próprio transformador de corrente é instalado em uma estrutura ou travessa sobre o cabo. As partes ativas são fundidas em resina de poliuretano protegida por umo invólucro de alumínio. Os transformadores de corrente de núcleo dividido são abertos e fechados com parafusos M8 localizados nas laterais. Os terminais secundários são roteados em uma caixa de terminais para soquetes fundidos M6. A conexão ao circuito secundário pode ser realizada com terminais de cabo de tamanho apropriado. Tipo JK-G O transformador de corrente tipo JK-G é uma unidade única. São possíveis até 4 núcleos, dependendo do tipo. Um grau de proteção IP 65 é obtido aqui. No que diz respeito à instalação, apenas montagem vertical com +/- 60° de desvio por razões de confiabilidade ao ar livre. Tipo JKS-G O transformador de corrente tipo JKS-G tem núcleo dividido. Máximo de dois núcleos possíveis, dependendo da tradução e da classe. Um grau de proteção IP 53 é obtido aqui. No que diz respeito à instalação, apenas montagem vertical com +/- 30° de desvio por razões de confiabilidade ao ar livre. Características • Grau de proteção possível até IP 65 (IP 53) • Adequado para até 4 (2) núcleos de transformador de corrente, dependendo da relação e da classe
