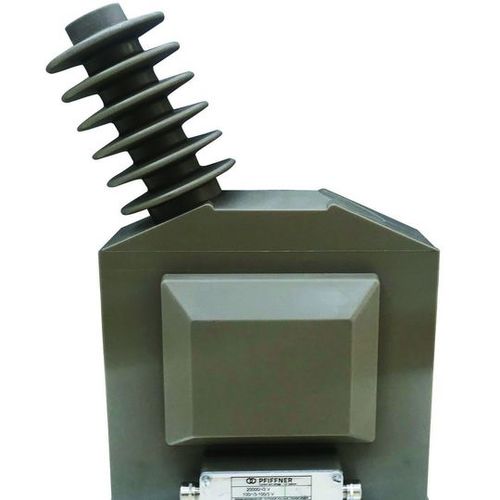

Transformador de distribuição GC1 series

encapsulado em resina epóxipara rede elétricade média tensão

Transformadores de tensão de tipo de suporte GC1 são usados em quadros de distribuição externos de MV dentro da faixa de 3,6-36 kV. Eles transformam a alta tensão em valores padronizados para medidores elétricos, dispositivos de medição e proteção. O transformador de tensão do tipo de suporte é projetado para a montagem em células de média tensão exteriores. As propriedades magnéticas do núcleo de ferro são garantidas por acolchoamento específico e envasamento em resina epóxi. Com esta construção a precisão da classe permanece constante ao longo de décadas. A conformidade com os limites de descarga parcial de acordo com a IEC 61869-1 garante uma operação segura. As conexões primárias e secundárias são feitas de latão. A tampa protetora dos terminais secundários é feita de alumínio e atende aos requisitos IP65. A posição de montagem é livremente selecionável. Os transformadores de potencial são projetados de acordo com as normas nacionais e internacionais comuns. Requisitos específicos definidos pelo cliente são possíveis mediante solicitação.
