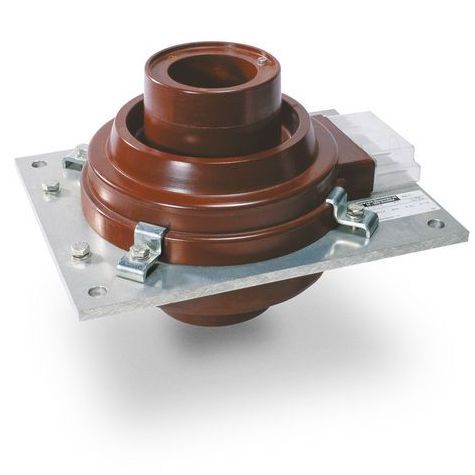

Transformador de corrente AKQ series

encapsulado em resina epóxide alta correntede proteção

Transformadores de alta corrente tipo AKQ são usados em sistemas de barramento com condutores primários não isolados e são projetados para uso de longo prazo. Os transformadores de corrente do tipo AKQ são geralmente usados em instalações com sistemas de barramento aberto. Eles transformam altas correntes de até 15.000 A em valores equivalentes padronizados para medidores, equipamentos de medição e dispositivos de proteção. Os transformadores de corrente tipo AKQ estão disponíveis para cinco níveis de tensão diferentes: 7,2 kV, 12 kV, 17,5 kV, 24 kV e 36 kV. Seis diâmetros de orifício diferentes – ou seja, seis tamanhos de construção diferentes – são possíveis para cada nível de tensão. As partes ativas são fundidas em resina epóxi. Dependendo dos requisitos, até cinco núcleos isolados galvanicamente podem ser encaixados dentro do invólucro de resina epóxi do transformador de corrente e usados para fornecer proteção ou para tarefas de medição. O isolamento da tensão do barramento é implementado na resina epóxi no transformador de corrente. Este tipo de transformador atende, portanto, todas as condições de isolamento (classificações BIL ou TE) para o nível de tensão relevante. O interior do furo tem um revestimento eletrocondutor que deve ser conectado ao potencial do barramento primário e que garante que os requisitos rigorosos relativos à resistência do isolamento e às condições de descarga parcial sejam atendidos. Uma placa de montagem com orifícios de montagem adequados é fornecida para instalação no sistema.
