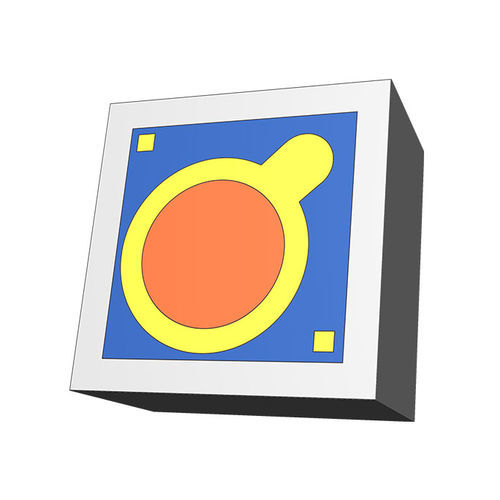

Chip de fotodíodo XSJ-10-M-200-01
InGaAsInP

chip de fotodíodo
chip de fotodíodo
Guardar nos favoritos
Comparar


Características

Especificações
de fotodíodo, InP, InGaAs

Descrição

Este chip de fotodiodo PIN de monitor InGaAs / InP iluminado por cima com grande área ativa, que é uma estrutura planar, ânodo na parte superior e cátodo na parte inferior. O tamanho da área ativa é de Φ200μm e alta responsividade na região de comprimento de onda de 980nm a 1620nm. Aplicação no monitoramento da saída de energia ótica da faceta traseira de vários LD. 1. Estrutura planar em substrato n + InP com contato de ânodo superior. 2. Φ200μm de área ativa. 3. Alta responsabilidade. 4. Corrente escura baixa. 5. Baixa tensão de polarização de funcionamento. 6. -faixa de operação de 40 ℃ a 85 ℃. 7. Excelente fiabilidade: Todos os chips passaram os requisitos de qualificação, conforme especificado pela Telcordia -GR-468-CORE. 8. 100% de testes e inspeção. 9. A dimensão personalizada do chip está disponível. Aplicações 1. Monitorização da potência do laser de faceta posterior.

---
