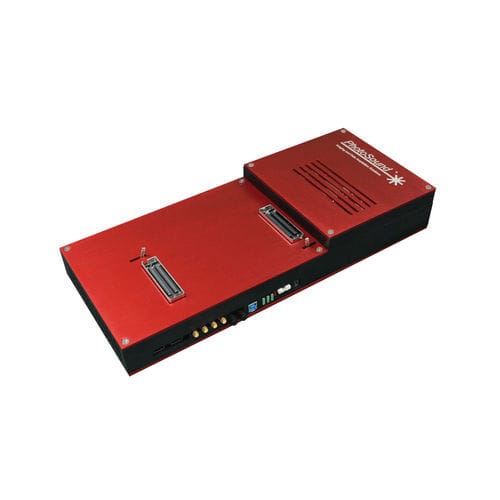

Sistema de aquisição de dados fotoacústico MOLECULUS

ultrassônicointegradoprogramável

O MoleculUS é uma unidade de aquisição de dados de ultra-sons e fotoacústica de modalidade dupla que permite a recolha simultânea de canais de ultra-sons e fotoacústicos que partilham os mesmos elementos de sonda. O caminho do sinal analógico do MoleculUS é dividido em caminhos PA e US. Os modos PA e US funcionam sequencialmente no tempo, com suporte para o modo de pré-visualização US e multiplexagem contínua em tempo real entre modos. Para a aquisição de dados em modo PA, cada canal tem um pré-amplificador dedicado com elevada impedância de entrada e um ganho fixo de 40 dB. O MoleculUS pode utilizar sondas de mão lineares, convexas e endocavitárias. O software SDK e a interface do utilizador são escritos em MATLAB® (versões compiladas e de código fonte); o back-end é uma biblioteca DLL C++ de 64 bits compilada. Características Caixa compacta e ligação USB ao PC para uma fácil integração do instrumento Modos clínicos padrão de ultra-som (US) pré-programados com modo fotoacústico (PA) de ativação/desativação O modo PA utiliza uma pré-amplificação de banda larga optimizada Comutação TR integrada entre alta tensão, formador de feixe de US de transmissão/recepção e baixa tensão, recepção apenas de electrónica optimizada para PA Acesso a dados brutos de RF para os modos US e PA Sincronização de hardware externo com aquisição de dados utilizando portas de disparo electrónicas ou ópticas IN/OUT Software de controlo autónomo baseado em MATLAB® e SDK de backend escrito em C++ compatível com muitas linguagens de frontend, como LabView, MATLAB® e PythonTM Especificações 128 canais USPA ganho programável do modo PA de 46 a 91 dB 1 a 18 MHz Frequência central do transdutor taxa de amostragem de 40 MSPS Impedância de entrada do modo PA 2,2 MΩ
