Para Medição Óptica de Potência em Tarefas de Alinhamento
- Gama dinâmica elevada
- Faixa de comprimento de onda de 600 a 1700 nm
- Alcance de entrada de 230 pW a 1,3 mW a 1550 nm
- saída logarítmica
- Largura de banda de sinal de 6 kHz
- Acessórios para aplicações em alinhamento óptico

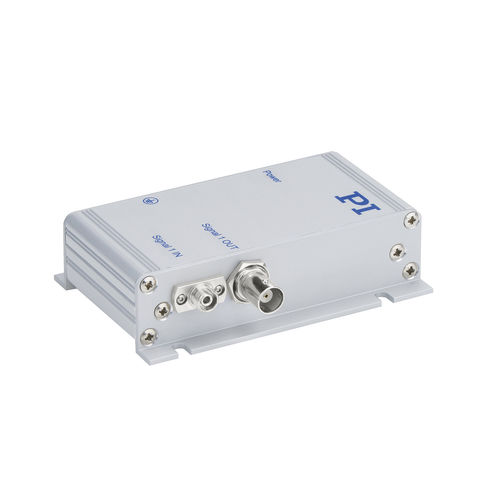

Este fotômetro detecta um sinal de entrada óptica e o converte em um sinal de tensão logarítmica de precisão com alta resolução. O medidor de potência óptica é utilizado para encontrar rapidamente a intensidade óptica máxima quando integrado em sistemas de alinhamento óptico FMPA totalmente automáticos.
A escala logarítmica do sinal de saída é particularmente vantajosa para varreduras rápidas porque a força do sinal pode flutuar em várias ordens de magnitude dentro de alguns milissegundos.
A grande faixa de comprimento de onda do fotômetro permite trabalhar tanto no alcance visível quanto no infravermelho sem comutação.
O design da interface da entrada óptica é tal que a colocação da fibra óptica no conector não tem influência na medição do sinal óptico.
Aplicações
Sondagem de wafers, embalagem. Acessórios para sistemas de alinhamento FMPA em todas as aplicações que não requerem a medição do valor absoluto da potência óptica.
Variantes
- Um módulo de dois canais complementa o controlador E-712 nos sistemas de alinhamento F-712. A alimentação é feita através do E-711.IA4. Um cabo de 0,4 m de comprimento para conexão a uma saída do E-711.IA4 está no escopo do fornecimento.
- Um dispositivo de bancada de um canal com baixos requisitos de energia pode ser fornecido através de um adaptador de energia USB padrão (adaptador de energia que não está no escopo de fornecimento).
---
