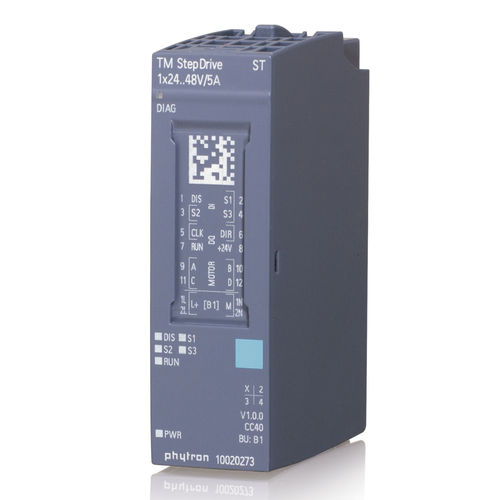

Controlador de motor CC TM StepDrive

de passo de 2 fasesprogramáveldigital

Controlador de motor de passo com fase de potência integrada para SIMATIC ET 200®SP em coordenação com a Siemens Controlo e accionamento de motores de passo num sistema PLC modular: A tecnologia TM StepDrive garante um ajuste de corrente de alta precisão e permite um posicionamento fino até 1/256 passos (aprox. 51.200 posições por rotação (0,0070°/passo) com um motor de passo de 200). Detalhes técnicos - Controlador de motor de passo com estágio de potência integrado para SIMATIC ET 200®SP - O módulo TM StepDrive 1x24..48V/5A concluiu com sucesso o teste de conformidade do sistema efectuado pela Siemens. - Adequado para controlo bipolar de motores de passo de 2 fases com cablagem de 4, (6) ou 8 fios - 5 APEAK Corrente de fase com incrementos ajustáveis de 100 mA - Alimentação de 24 a 48 VDC até 1/256 microstep - Resolução física: aprox. 51.200 posições por rotação (0,0070°/passo). Deve ser considerado um codificador com um contador para o micro posicionamento. - Frequência máxima de passos: 250.000 passos/seg três entradas digitais para interruptores de limite e de referência - LEDs de diagnóstico (erro colectivo, alimentação, desactivação, entrada digital, motores em funcionamento) - dois modos de funcionamento: posicionamento e modo de objecto tecnológico - dois tipos de ligação: fase de potência e indexador - Parametrização e diagnóstico online do controlador - Programação via STEP®7, TIA Portal® (a partir da versão V15) ou via ficheiro GSD(ML) - Temperatura de funcionamento: 0 a +60 °C - À prova de curto-circuito, protecção contra sobrecarga - Homologação: CE Importante: os ficheiros de configuração não são compatíveis com o down. SIMATIC®, ET 200®SP, STEP®7 e TIA Portal® são marcas registadas da Siemens AG.
