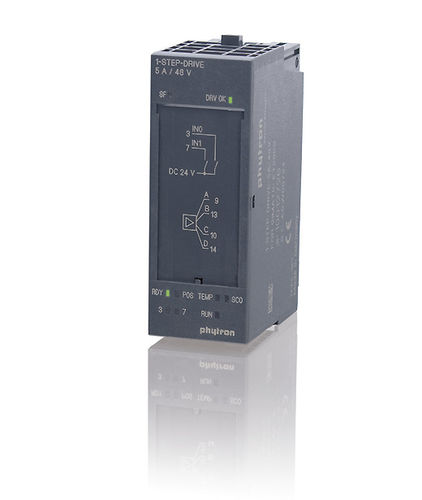

Controlador de motor CC 1-STEP-DRIVE

de passodigitalintegrado

Controlador de motor de passo com fase de potência integrada para SIMATIC ET 200®S em coordenação com SIEMENS Controlo e accionamento de motores passo a passo num sistema PLC modular: A tecnologia 1-STEP-DRIVE garante um ajuste de corrente de alta precisão e permite um posicionamento fino até 1/512 passos com um erro absoluto e não cumulativo de cerca de 0,0015° (Aprox. 102.400 posições por rotação (0,0035°/passo) com um motor de 200 passos) Detalhes técnicos - Controlador de motor de passo com estágio de potência integrado para SIMATIC ET 200®S - O módulo 1-STEP-DRIVE-5A-48V completou com sucesso o teste de conformidade do sistema efectuado pela SIEMENS. - Adequado para o controlo bipolar de motores de passo de 2 fases com cablagem de 4, (6-) ou 8 fios - 5 APEAK Corrente de fase com incrementos ajustáveis de 20 mA - Alimentação de 24 a 48 VDC - até 1/512 microstep - Resolução física: aprox. 102.400 posições por rotação (0,0035°/passo). Deve ser considerado um codificador com um contador para o micro posicionamento. - Frequência máxima de passos: 510.000 passos/seg - Frequência de chopper seleccionável: 18, 20, 22 ou 25 kHz 7 2 entradas digitais para interruptores de limite e de referência - LEDs de diagnóstico (excesso de corrente, excesso de temperatura, instrução de condução ou o motor está a funcionar, etc.) - Modos do controlador: posicionamento relativo e absoluto, modo de rotação, deslocação para um ponto de referência,... - Parametrização e diagnóstico online do controlador - Programação via STEP®7, TIA Portal® (V12 a V14) - Temperatura de funcionamento: 0 a +60 °C - À prova de curto-circuito, protecção contra sobrecarga - Homologação: CE - Incluído no fornecimento: CD-ROM com ficheiro de configuração (HSP), exemplo de aplicação e manual (pdf)
