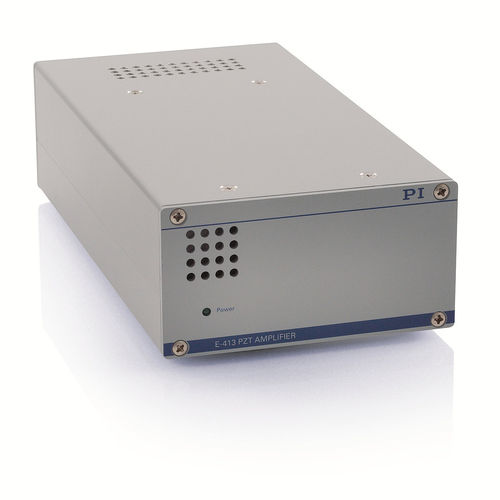

Controle para atuador piezoelétrico E-413

Operação Bipolar para Transdutores de Patch Piezoelétricos e Atuadores de Cisalhamento - Pico de potência a 50 W - Módulo OEM / dispositivo de bancada para atuadores de cisalhamento PICA - Módulo OEM para transdutores piezoelétricos DuraAct patch Módulos amplificadores para atuadores de cisalhamento PICA e transdutores de palhetas DuraAct Os módulos amplificadores de baixo ruído E-413.00 (dispositivo de bancada) e E-413.OE (módulo OEM) são projetados para operar atuadores piezoelétricos com fonte de alimentação bipolar. Eles podem emitir e absorver correntes de pico até 100 mA, o que corresponde à faixa padrão de -250 a +250 V para atuadores de cisalhamento PICA da PI . A versão E-413.D2 foi concebida para o funcionamento de transdutores piezoelétricos DuraAct e oferece uma potência de pico de 50 W na faixa de tensão de -100 a +400 V. Controle via PC Alternativamente, o controle analógico é possível a partir do PC através do conversor D/A. Para determinadas placas conversoras D/A da National Instruments, a PI oferece um conjunto completo de controladores compatível com o PI General Command Set (GCS) para utilização com o software NI LabVIEW. Controle analógico Os módulos amplificadores piezoeléctricos E-413 oferecem um controlo de precisão para actuadores de corte piezoeléctrico e de flexão em funcionamento estático e dinâmico. A tensão de saída pode ser ajustada exactamente com um potenciómetro de desvio externo (não no âmbito da entrega) ou controlada através de um sinal de entrada analógico que é amplificado por um factor de 50. Uma tensão estabilizada de 24 V é suficiente para operar o E-413. Um conversor DC/DC integrado alimenta a tensão piezoeléctrica, bem como todas as outras tensões internas necessárias. Todas as entradas e saídas são roteadas através da tira de conectores de 32 pinos. Âmbito da entrega Módulos OEM: Fita de ligação para conector principal de 32 pinos para instalação na caixa do cliente.
