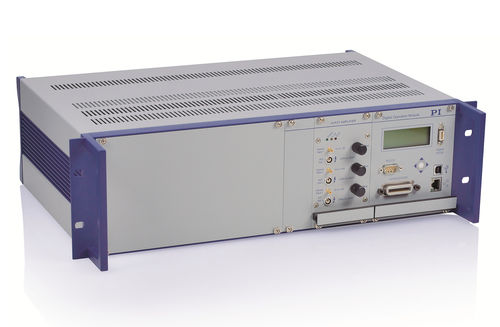

Amplificador de potência E-536 series

para acionador piezoelétricopiezode baixo ruído

Alta Dinâmica e Resolução em até Três Eixos - Para sistemas P-363 PicoCube - Extremamente baixo ruído - Variantes: Alta dinâmica & alta resolução Controlador PicoCube em duas variantes O controlador E-536 PicoCube tem três canais de amplificação extremamente silenciosos para actuadores de cisalhamento de alta tensão. O controlador foi especialmente concebido para satisfazer os requisitos de PicoCube XY (scanners piezoeléctricos Z) extremamente rápidos e de alta resolução. O E-536 é oferecido em duas variantes para faixas de tensão de -250V a +250 V e permite tanto aplicações estáticas como dinâmicas. O E-536.3x com desempenho otimizado para aplicações especialmente dinâmicas é capaz de emitir correntes de pico de 200 mA dentro de uma pequena largura de banda de sinal de 10 kHz. As variantes do modelo E-536.3xH com resolução otimizada atingem uma resolução de posição com o PicoCube inferior a 0,03 nm em uma potência de pico de até 50 W. Ambas as variantes estão disponíveis para operação em loop fechado e em loop aberto. Maior precisão devido aos sensores capacitivos As versões E-536.3C têm um sensor / servo controlador integrado para operação em loop fechado. A posição é controlada, por exemplo, pelo sistema de nanoposicionamento do PicoCube com sensores capacitivos, que depois atingem uma resolução de 0,1 nm. Campos de aplicação - Microscopia da sonda de varredura - microscopia de força atômica - Digitalização e triagem A mais alta resolução com alta dinâmica O funcionamento em circuito aberto é ideal para aplicações onde tempos de resposta rápidos e resoluções muito altas são essenciais. A especificação para feedback de posição em valores absolutos ou não é significativa ou é feita por sensores externos, como é o caso da microscopia de força atômica.
