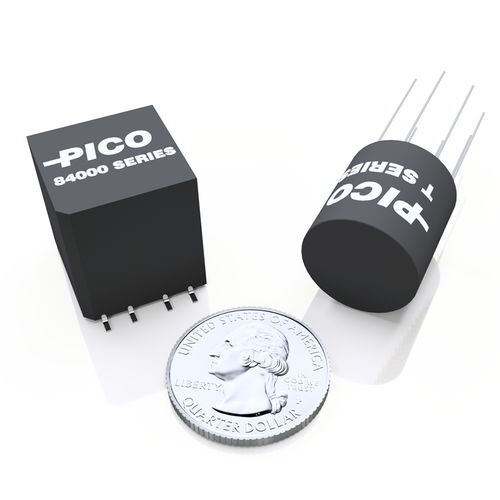

Transformador de áudio 84 series
de isolamentoencapsuladode inserção (PTH)

Transformador de áudio - 84 series - Pico Electronics - de isolamento / encapsulado / de inserção (PTH)
Transformador de áudio - 84 series - Pico Electronics - de isolamento / encapsulado / de inserção (PTH)
Guardar nos favoritos
Comparar

Características

Tipo
de isolamento
Estrutura
encapsulado
Aplicações
de áudio
Montagem
de inserção (PTH), de sobrepor
Norma
MIL-STD
Potência elétrica

MÍN: 0,006 W

MÁX: 3 W

Corrente primária

MÍN: 0,3 mA

MÁX: 22 mA

Frequência

MÍN: 20 Hz

MÁX: 25.000 Hz

Descrição

As unidades de montagem em superfície PICO utilizam materiais e métodos para suportar temperaturas extremas da fase de vapor, I.R. e outros procedimentos de refluxo sem degradação das características eléctricas ou mecânicas. Especificações MIL-PRF-27: Todas as unidades são fabricadas de acordo com a norma MIL-PRF-27, Grau 5, Classe S. RESPOSTA DE FREQUÊNCIA: ± 3db, 20 Hz-25 KHz a 1,0 Milliwatt. DISTORÇÃO MÁXIMA: 5% com nível de potência nominal a 1 KHz e 300 Hz. 10% de distorção a 20 Hz. FORÇA DIELÉCTRICA: Todas as unidades testadas a 200 V RMS. RESISTÊNCIA DE ISOLAMENTO: Maior que 10.000 Megohms a 300 V DC. PESO: 28 gramas TEMPERATURA DE FUNCIONAMENTO: -55º C a +130º C TERMINAIS: Soldabilidade segundo MIL-STD-202, Método 208. CHOQUE TÉRMICO: 25 ciclos, método 107, MIL-STD-202, condição de teste -55º C a +130º C. NÍVEL DE SENSIBILIDADE À HUMIDADE: MSL3 Características Extrema resistência a choques térmicos. Tamanho ultra-miniatura. A PICO é uma fonte QPL aprovada (MIL-PRF-27). Estão disponíveis protecções magnéticas. Pode ser adicionada blindagem eletrostática. Disponíveis variações de modelos padrão. Os enrolamentos primário e secundário podem ser utilizados como entrada ou saída. Todas as unidades deste catálogo podem ser fabricadas com uma garantia de 300 ciclos térmicos utilizando a construção SR especial da PICO. Contactar a fábrica para mais informações.

---

Catálogos

Não estão disponíveis catálogos para este produto.
