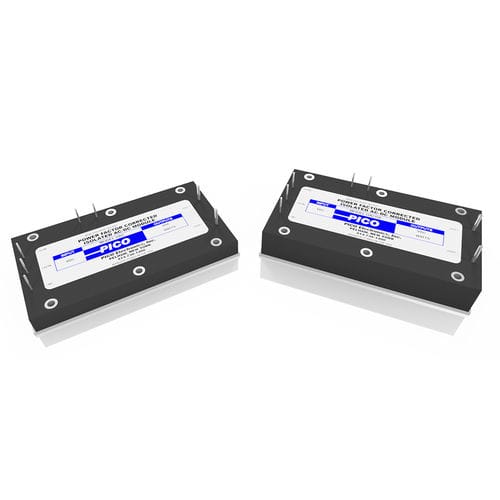

Módulo PFC UAC series

Cumpre os requisitos EN/IEC 61000-3-2 Tensão de entrada universal: 85 a 265 VAC Fator de potência corrigido, 0,99 (50 - 100% de carga total) Design economizador de espaço: Um módulo substitui dois Tensões de saída especiais disponíveis Tensão de saída regulada Fabricado nos EUA, totalmente encapsulado Características típicas/características eléctricas Tensão de entrada de linha CA: 85 a 265 VCA 47-440 Hz Potência de saída: 100 a 200 watts, consulte a tabela Ondulação da tensão de saída: 75-200 mV, ver tabela Corrente de arranque típica: entrada de 120 VCA: 20-40 AMPS entrada de 240 VCA: 15-20 AMPS Temperatura de funcionamento: 0 a 85º C, temperatura da caixa. Ver notas de aplicação para considerações térmicas adequadas. Isolamento: Da entrada para a saída CC: 4242 VDC Da entrada ou saída CC para a caixa: 2121 VCC Da entrada CA para a saída auxiliar de 380 VCC: Não isolado Necessidade de capacitor: Externo nos Pinos Auxiliares de 380 VDC: 220µf, 450 Volts Eletrostático * DEVE SER INSTALADO Proteção contra curto-circuitos: Contínua Freqüência de operação: 100KHz
