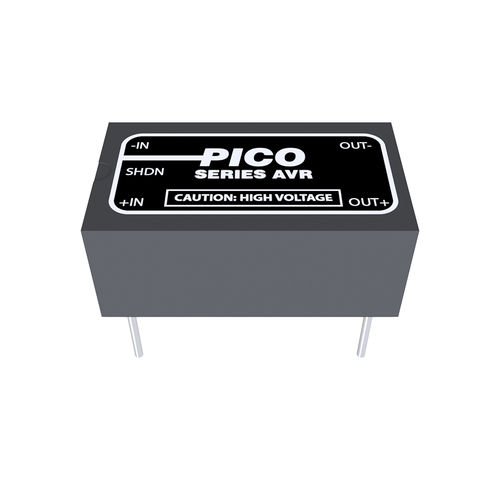

Conversor CC-CC encapsulado AVR series

de alta tensãode baixa ondulaçãoregulado

Os conversores CC-CC de alta tensão da série AVR destinam-se a utilizadores que necessitam de uma fonte de tensão regulada, isolada e em miniatura. Estas unidades de saída única de 1 Watt oferecem uma regulação elevada juntamente com uma ondulação e estabilidade baixas. As unidades AVR estão protegidas contra sobretensão de entrada, sobrecorrente de saída e sobretemperatura. Sem necessidade de carga mínima, as unidades podem ser operadas com segurança desde a ausência de carga até à carga total. Encapsuladas numa caixa miniatura e protegidas por um invólucro, as unidades funcionarão numa gama de temperaturas de -25ºC a +70ºC sem dissipador de calor ou redução de potência. Estas unidades são adequadas para aplicações como deflexão ou focagem de feixes de electrões, tubos fotomultiplicadores, transdutores piezoeléctricos ou quaisquer outras aplicações que exijam fontes de alta tensão reguladas e isoladas. CARACTERÍSTICAS: Isolamento de entrada/saída até 1500V 4 tensões de entrada padrão: 5, 12, 24, 28 Vdc Proteção contra sobretensão de entrada Proteção contra sobrecorrente e curto-circuito na saída Desligamento remoto 1 Watt de potência de saída a uma temperatura ambiente de 70ºC sem dissipador de calor Caixa miniatura e perfil baixo (0,500") Montável em PC CARACTERÍSTICAS TÍPICAS: Desativação da tensão de entrada: Vin, nom +25% (típico) Tolerância da tensão de saída: ± 0,25% Vout Limite de Corrente de Saída: Iout, max. +30% (típico) Potência de saída: 1 Watt máximo Desativação por excesso de temperatura interna: 95ºC Regulação de linha: 0.1% Vout Regulação de carga: 0.25% Vout (para 0 a 100% de variação de carga) Excesso de saída: 5% Vout (para 50% a 100% de passo de carga) Tempo de recuperação da saída: 30ms (dentro de 1% Vout) Ondulação de saída: 0.25% Vout, pico a pico
